Обвязка колонная фланцевая с муфтовой подвеской
ОКО1Ф-21(35)-146(168,178)x245

Колонная обвязка ОКО1Ф предназначена для обвязки верхних концов двух смежных обсадных колонн, выступающих над устьем скважины, с целью подвески колонн, герметизации и разобщения пространства между ними и контроля давления в нем при бурении и эксплуатации скважин.

Обвязку устанавливают с помощью резьбового патрубка на кондуктор непосредственно перед бурением под эксплуатационную колонну. На обвязку устанавливается превенторный блок в процессе бурения, и фонтанная (нагнетательная) арматура в процессе освоения и эксплуатации скважины.

Преимущества:

  • возможность смены фланцев 280х21/230х21;
  • повышенная надежность герметизации межтрубных пространств за счет регулирования величины поджатия уплотнительных элементов;
  • возможность контроля давления среды в межколонных пространствах;
  • циркуляция бурового раствора при цементировании обсадной колонны и турбулизация цементного раствора при обратном цементировании за счет пазов, расположенных под углом к образующей.

Стандарты и сертификаты

  • Колонная обвязка предназначена для работы в условиях умеренного и холодного макроклиматических районов (I2-II5) по ГОСТ 16350.
  • Климатическое исполнение: УХЛ, ХЛ.
  • Категория размещения: I по ГОСТ 15150.
  • Температура окружающего воздуха: от -60°С до +40°С.
  • Сертификат соответствия промышленной безопасности: № РОСС RU.З2707.ОСПБ02.03108.
  • Срок действия: по 21.08.2028 г.



В настоящее время осуществляется серийное производство колонных обвязок ОКО1Ф-21-146х245 ХЛ, ОКО1Ф-21-168х245 ХЛ, ОКО1Ф-21-178х245 ХЛ,  ОКО1Ф-35-146х245 ХЛ, ОКО1Ф-35-168х245 ХЛ, ОКО1Ф-35-178х245 ХЛ.

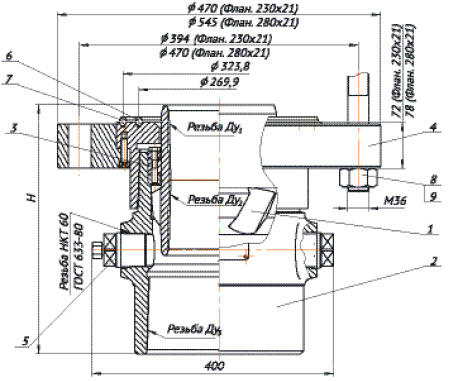

Габаритная схема

  1. Корпус внутренний.
  2. Корпус.
  3. Пакер.
  4. Фланец сменный 230×21/280×21.
  5. Пробка НКТ60.
  6. Прокладка П49 ГОСТ 28919–91.
  7. Прокладка П53 ГОСТ 28919–91.
  8. Шпилька М36×230 / Шпилька М36×250.
  9. Гайка М36.

* Комплектность и ЗИП по согласованию с покупателем.

Наименование параметров и размеров Значение параметров
Условное обозначение обвязки
ОКО1-21-146 ОТТМ/ 146 ОТТМх245 OKO1-21-146 ОТТМ/ 146 БТСх245 OKO1-21-146 БТС/ 146 БТСх245 ОКО1-21-146 0ТТМ/ 168 ОТТМх245 ОКО1-21-168 ОТТМ/ 168 OТТMx245 OKO1-21-146 ОТТМ/ 168 БТСх245
Рабочее давление, МПа 21
Резьба (условный диаметр обвязываемых колонн), ммDy1 146ОТТМ 146БТС 146ОТТМ 168ОТТМ 146ОТТМ
Dy2 146ОТТМ 146БТС 168ОТТМ 168БТС
Dy3 245 ОТТМ ГОСТ 632–80 (245 БТС ГОСТ P 51906–2002)
Габаритные
размеры,
мм		ДлинаL 470 (545)
ШиринаВ 470 (545)
ВысотаH 348 376 404 352 356 407

Масса, кг, не более

 190 193 196 186 190 176



Наименование параметров и размеров Значение параметров
Условное обозначение обвязки
OKO1-21-146 БТС/ 168 БТСх245 ОКО1-21-168 ОТТМ/ 168 БТСх245 ОКО1-21-168 БТС/ 168 БТСх245 ОКО1-21-178 ОТТМ/ 178 ОТТМх245 ОКО1-21-178 ОТТМ/ 178 БТСх245 OKO1-21-178 БТС/ 178 БТСх245
Рабочее давление, МПа 21
Резьба (условный диаметр обвязываемых колонн), ммDy1 14БТС 168ОТТМ 168БТС 178ОТТМ 178БТС
Dy2 168БТС 178ОТТМ 178БТС
Dy3 245 ОТТМ ГОСТ 632–80 (245 БТС ГОСТ P 51906–2002)
Габаритные
размеры,
мм		ДлинаL 470 (545)
ШиринаВ 470 (545)
ВысотаH 379 383 410 364

392

 420

Масса, кг, не более

 187 183 185 182 184 186
