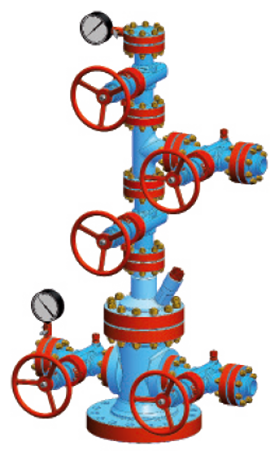

Арматура АФКЭ1-65/50х21 К1 ХЛ

Фонтанная устьевая арматура АФК(Э)1–65/50×21 К1 ХЛ предназначена для герметизации устья скважины, пропуска добываемой среды в нужном направлении, её регулирования и контроля по расходу и давлению, подвешивания подъемной колонны НКТ со скважинным оборудованием нагнетания рабочей жидкости в скважину и контроля режима закачки рабочей жидкости в скважины.

Арматуру устанавливают на колонную обвязку нефтяных и газовых скважин в процессе их освоения, опробования и эксплуатации. Уменьшенные массогабаритные характеристики упрощают обслуживание скважины, снижают возможность замораживания, что особенно важно при малых объемах добычи.

Стандарты и сертификаты

  • Фонтанная арматура предназначена для работы в условиях умеренного и холодного макроклиматических районов (I2-II5) по ГОСТ 16350.
  • Климатическое исполнение арматуры: УХЛ, ХЛ.
  • Категория размещения: I по ГОСТ 15150.
  • Температура окружающего воздуха: от -60°С до +40°С.
  • Арматура предназначена для некоррозионной, либо коррозионной скважинной среды К1 и К2.
  • Сертификат соответствия промышленной безопасности: № РОСС RU.З2707.ОСПБ02.03108.
  • Срок действия: по 21.08.2028

В настоящее время осуществляется серийное производство арматуры: АФКЭ1-65х14 ХЛ, АФКЭ1-65х21 ХЛ, АФКЭ1-65х35 ХЛ, АФКЭ1-65х70 ХЛ, АФКЭ1-65х14 К1 ХЛ, АФКЭ1-65х21 К1 ХЛ, АФКЭ1-65х35 К1 ХЛ, АФКЭ1-65х70 К1 ХЛ, АФКЭ1-65х14 К2 ХЛ, АФКЭ1-65х21 К2 ХЛ, АФКЭ1-65х35 К2 ХЛ, АФКЭ1-65х70 К2 ХЛ, АФКЭ1-80х14 ХЛ, АФКЭ1-80х21 ХЛ, АФКЭ1-80х35 ХЛ, АФКЭ1-80х70 ХЛ, АФКЭ1-80х14 К1 ХЛ, АФКЭ1-80х21 К1 ХЛ, АФКЭ1-80х35 К1 ХЛ, АФКЭ1-80х70 К1 ХЛ, АФКЭ1-80х14 К2 ХЛ, АФКЭ1-80х21 К2 ХЛ, АФКЭ1-80х35 К2 ХЛ, АФКЭ1-80х70 К2 ХЛ, АФКЭ1-100х14 ХЛ, АФКЭ1-100х21 ХЛ, АФКЭ1-100х35 ХЛ, АФКЭ1-100х70 ХЛ, АФКЭ1-100х14 К1 ХЛ, АФКЭ1-100х21 К1 ХЛ, АФКЭ1-100х35 К1 ХЛ, АФКЭ1-100х70 К1 ХЛ, АФКЭ1-100х14 К2 ХЛ, АФКЭ1-100х21 К2 ХЛ, АФКЭ1-100х35 К2 ХЛ, АФКЭ1-100х70 К2 ХЛ, АФКЭ1-80/65х14 ХЛ, АФКЭ1-80/65х21 ХЛ, АФКЭ1-80/65х35 ХЛ, АФК1Э-80/65х70 ХЛ, АФКЭ1-80/65х14 К1 ХЛ, АФКЭ1-80/65х21 К1 ХЛ, АФКЭ1-80/65х35 К1 ХЛ, АФКЭ1-80/65х70 К1 ХЛ, АФКЭ1-80/65х14 К2 ХЛ, АФКЭ1-80/65х21 К2 ХЛ, АФКЭ1-80/65х35 К2 ХЛ, АФКЭ1-80/65х70 К2 ХЛ, АФКЭ1-100/65х14 ХЛ, АФКЭ1-100/65х21 ХЛ, АФКЭ1-100/65х35 ХЛ, АФКЭ1-100/65х70 ХЛ, АФКЭ1-100/65х14 К1 ХЛ, АФКЭ1-100/65х21 К1 ХЛ, АФКЭ1-100/65х35 К1 ХЛ, АФКЭ1-100/65х70 К1 ХЛ, АФКЭ1-100/65х14 К2 ХЛ, АФКЭ1-100/65х21 К2 ХЛ, АФКЭ1-100/65х35 К2 ХЛ, АФКЭ1-100/65х70 К2 ХЛ, АФКЭ1-100/80х14 ХЛ, АФКЭ1-100/80х21 ХЛ, АФКЭ1-100/80х35 ХЛ, АФКЭ1-100/80х70 ХЛ, АФКЭ1-100/80х14 К1 ХЛ, АФКЭ1-100/80х21 К1 ХЛ, АФКЭ1-100/80х35 К1 ХЛ, АФКЭ1-100/80х70 К1 ХЛ, АФКЭ1-100/80х14 К2 ХЛ, АФКЭ1-100/80х21 К2 ХЛ, АФКЭ1-100/80х35 К2 ХЛ, АФКЭ1-100/80х70 К2 ХЛ, АФК1Э-65х14 ХЛ, АФК1Э-65х21 ХЛ, АФК1Э-65х35 ХЛ, АФК1Э-65х70 ХЛ,  АФК1Э-65х14 К1 ХЛ, АФК1Э-65х21 К1 ХЛ, АФК1Э-65х35 К1 ХЛ, АФК1Э-65х70 К1 ХЛ, АФК1Э-65х14 К2 ХЛ, АФК1Э-65х21 К2 ХЛ, АФК1Э-65х35 К2 ХЛ, АФК1Э-65х70 К2 ХЛ, АФК1Э-80х14 ХЛ, АФК1Э-80х21 ХЛ, АФК1Э-80х35 ХЛ, АФК1Э-80х70 ХЛ, АФК1Э-80х14 К1 ХЛ, АФК1Э-80х21 К1 ХЛ, АФКЭ1-80х35 К1 ХЛ, АФК1Э-80х70 К1 ХЛ, АФК1Э-80х14 К2 ХЛ, АФК1Э-80х21 К2 ХЛ, АФК1Э-80х35 К2 ХЛ, АФК1Э-80х70 К2 ХЛ, АФК1Э-100х14 ХЛ, АФК1Э-100х21 ХЛ, АФК1Э-100х35 ХЛ, АФКЭ1-100х70 ХЛ, АФК1Э-100х14 К1 ХЛ, АФК1Э-100х21 К1 ХЛ, АФК1Э-100х35 К1 ХЛ, АФК1Э-100х70 К1 ХЛ, АФК1Э-100х14 К2 ХЛ, АФК1Э-100х21 К2 ХЛ, АФК1Э-100х35 К2 ХЛ, АФК1Э-100х70 К2 ХЛ, АФК1Э-80/65х14 ХЛ, АФК1Э-80/65х21 ХЛ, АФК1Э-80/65х35 ХЛ, АФК1Э-80/65х70 ХЛ, АФК1Э-80/65х14 К1 ХЛ, АФК1Э-80/65х21 К1 ХЛ, АФК1Э-80/65х35 К1 ХЛ, АФК1Э-80/65х70 К1 ХЛ, АФК1Э-80/65х14 К2 ХЛ, АФК1Э-80/65х21 К2 ХЛ, АФК1Э-80/65х35 К2 ХЛ, АФК1Э-80/65х70 К2 ХЛ, АФК1Э-100/65х14 ХЛ, АФК1Э-100/65х21 ХЛ, АФК1Э-100/65х35 ХЛ, АФК1Э-100/65х70 ХЛ, АФК1Э-100/65х14 К1 ХЛ, АФК1Э-100/65х21 К1 ХЛ, АФК1Э-100/65х35 К1 ХЛ, АФК1Э-100/65х70 К1 ХЛ, АФК1Э-100/65х14 К2 ХЛ, АФК1Э-100/65х21 К2 ХЛ, АФК1Э-100/65х35 К2 ХЛ, АФК1Э-100/65х70 К2 ХЛ, АФК1Э-100/80х14 ХЛ, АФК1Э-100/80х21 ХЛ, АФК1Э-100/80х35 ХЛ, АФК1Э-100/80х70 ХЛ, АФК1Э-100/80х14 К1 ХЛ, АФК1Э-100/80х21 К1 ХЛ, АФК1Э-100/80х35 К1 ХЛ, АФК1Э-100/80х70 К1 ХЛ, АФК1Э-100/80х14 К2 ХЛ, АФК1Э-100/80х21 К2 ХЛ, АФК1Э-100/80х35 К2 ХЛ, АФК1Э-100/80х70 К2 ХЛ.


Габаритная схема

1. Крестовик.
2. Переходник.
3. Планшайба.
4. Задвижка ЗМС.
5. Задвижка ЗДШ.
6. Кабельный ввод.
7. Тройник.
8. Фланец глухой.
9. Фланец буферный.
10. Фланец ответный нагнетательный.		   11. Фланец инcтрументальный.
12. Дроссель регулируемый.
13. Штуцер.
14. Клапан обратный.
15. Пробка НКТ.
16. Клапан.
17. Вентиль ВПЭМ.
18. Манометр.
19. Разделитель сред.




Пример условного обозначения арматуры фонтанной

АФКЭ1-65/50х21 К1 ХЛ

АФК – Арматура фонтанная с подвешиванием трубопровода в переходнике

Э – Кабельный ввод

1 – Схема исполнения по ГОСТ 13846

65 – Условный проход ствола, мм

50 – Условный проход боковых отводов, мм

21 – Рабочее давление, МПа

К1 – Категория коррозионной стойкости

ХЛ – Климатическое исполнение арматуры

*Комплектность и ЗИП по согласованию с покупателем.

Технические характеристики

Наименование параметра

Значение параметра

Рабочее давление, МПа

14

21

35

Условный проход, мм:

Ствола

боковых отводов елки



65/80/100

65/80/100

Присоединительная фланец по

ГОСТ 28919-91

280х14

280х21

280х35

Резьба подвешивания трубопровода

НКТ(В)-73(89,114) ГОСТ 633

Стойкость к воздействию скважинной среды

К1, К2 ГОСТ 13846

Температура рабочей среды, °C

Не более 120
