Обвязка колонная с муфтовой подвеской ОКО1-21(35)-146(168,178)х245

Колонная обвязка ОКО1 предназначена для обвязки верхних концов двух смежных обсадных колонн, выступающих над устьем скважины, с целью подвески эксплуатационной колонны, герметизации и разобщения пространства между колоннами и контроля давления в нем при бурении и эксплуатации скважин. Обвязку устанавливают с помощью гладкого резьбового патрубка на кондуктор непосредственно перед бурением под эксплуатационную колонну. На фланцевую обвязку устанавливается превенторный блок в процессе бурения, и фонтанная (нагнетательная) арматура в процессе освоения и эксплуатации скважины.

Преимущества:

  • повышенная надежность герметизации межтрубных пространств за счет регулирования величины поджатия уплотнительных элементов;
  • возможность контроля давления среды в межколонных пространствах;
  • циркуляция бурового раствора при цементировании обсадной колонны;
  • турбулизация цементного раствора при обратном цементировании.

Обвязка состоит из литого (кованного) корпуса, внутреннего корпуса (подвески муфтовой), крышки и пакера. На наружной поверхности внутреннего корпуса выполнены пазы, расположенные под углом к образующей, что обеспечивает циркуляцию бурового раствора при цементировании обсадной колонны и турбулизацию цементного раствора при обратном цементировании.

Стандарты и сертификаты

  • Колонная обвязка предназначена для работы в условиях умеренного и холодного макроклиматических районов (I2-II5) по ГОСТ 16350.
  • Климатическое исполнение: УХЛ, ХЛ.
  • Категория размещения: I по ГОСТ 15150.
  • Температура окружающего воздуха: от -60°С до +40°С.
  • Сертификат соответствия промышленной безопасности: № РОСС RU.З2707.ОСПБ02.03108.
  • Срок действия: по 21.08.2028 г.



В настоящее время осуществляется серийное производство колонных обвязок

ОКО1-21(35)-146х245 ХЛ, ОКО1-21(35)-168х245 ХЛ, ОКО1-21(35)-178х245 ХЛ.

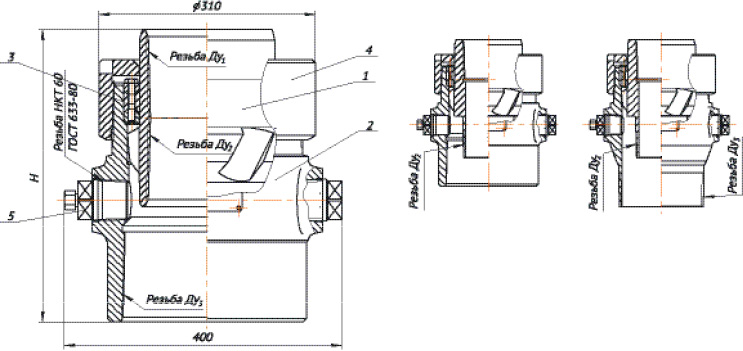

Габаритная схема

  1. Корпус внутренний.
  2. Корпус.
  3. Пакер.
  4. Крышка.
  5. Пробка НКТ60.

* Комплектность и ЗИП по согласованию с покупателем.

Наименование параметров и размеров Значение параметров
Условное обозначение обвязки

ОКО1-21(35)-146 ОТТМ/146 ОТТМх245

OKO1-21(35)-146 ОТТМ/ 146 БТСХ245 OKO1-21(35)-146 БТС/ 146 БТСх245

ОКО1-21(35)-146 ОТТМ/168 ОТТМх245

ОКО1-21(35)-168 ОТТМ/ 168 OТМx245 ОКО1-21(35)-146 ОТТМ/ 168 БТСх245
Рабочее давление, МПа 21(35)
Резьба (условный диаметр обвязываемых колонн), ммDy1 146ОТТМ 146БТС 146ОТТМ 168ОТТМ 146ОТТМ
Dy2 146ОТТМ 146БТС 168ОТТМ 168БТС
Dy3 245 ОТТМ ГОСТ 632–80 (245 БТС ГОСТ P 51906–2002)
Габаритные
размеры,
мм
ДлинаL 400
ШиринаВ 310
ВысотаH 348 376 404 352 356 407

Масса, кг, не более

106 109 112 102 106 93



Наименование параметров и размеров Значение параметров
Условное обозначение обвязки
ОKO1-21(35)-146 БТС/ 168 БТСх245 ОКО1-21(35)-168 ОТТМ/ 168 БТСх245 ОКО1-21(35)-168 БТС/ 168 БТСх245 ОКО1-21(35)-178 ОТТМ/ 178 ОТТМх245 ОКО1-21(35)-178 ОТТМ/ 178 БТСх245 OKO1-21(35)-178 БТС/ 178 БТСх245
Рабочее давление, МПа 21(35)
Резьба (условный диаметр обвязываемых колонн), ммDy1 146БТС 168ОТТМ 168БТС 178ОТТМ 178БТС
Dy2 168БТС 178ОТТМ 178БТС
Dy3 245 ОТТМ ГОСТ 632 (245 БТС ГОСТ 34057)
Габаритные
размеры,
мм
ДлинаL 400
ШиринаВ 310
ВысотаH 379 383 410 364

392

420

Масса, кг, не более

103 99 101 98 100 102
