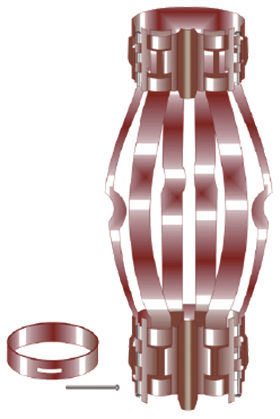

Центраторы типа ЦЦ1, ЦЦ2, ЦЦ4

Центраторы предназначены для центрирования обсадных колонн при их спуске и их цементировании в скважинах в условиях эксплуатации.

ЦЦ-1 — упругие разъёмные сборные центраторы с аркообразными планками — для центрирования обсадных колонн в вертикальных и слабоискривленных (до 15–20°) скважинах.

ЦЦ-2 и ЦЦ4 — для центрирования колонн в вертикальных и наклонно-направленных скважинах имеют жесткоупругую характеристику, причем жесткая часть характеристики обусловлена наличием, размерами и формой исполнения трапецеидального выступа.

Применение центраторов позволяет снизить силы трения при спуске колонны, получить равномерный зазор между обсадной трубой и стенками скважины, за счет П-образной выштамповки, что исключает возможность контакта между ними и существенно продлевает срок службы труб, так как уменьшается скорость коррозии, а также позволяет обеспечить равномерную толщину цементного камня вокруг спущенной колонны.

Условия эксплуатации

Наименование параметра Значение параметра
Скважинная среда буровые и тампонажные растворы
Плотность раствора до 2,4 г/см³
Электрохимический потенциал
рабочей среды
до 10 pH
Содержание песка до 1,5% от объема
рабочей жидкости
Температура рабочей среды до + 120 °С

Стандарты и сертификаты

  • Сертификат соответствия: № С-РТЭ.002.ТУ.00273..
  • Срок действия: по 15.02.2020 г.
Наименование параметров ЦЦ-114/165 ЦЦ-140/216 ЦЦ-146/216 ЦЦ-168/216 ЦЦ-178/245
Радиальная нагрузка, кН, не более 8,0 12,0
Условный диаметр обсадной трубы, мм 114 140 146 168 178
Диаметр скважины, мм 165 216 216 216 245
Длина, мм, не более 600 630
Масса, кг, не более 7,0 8,0 8,4 9,9 1,4



Наименование параметров ЦЦ-219/270 ЦЦ-245/295 ЦЦ-324/394 ЦЦ-340/445 ЦЦ-426/508
Радиальная нагрузка, кН, не более 13,5 18,0
Условный диаметр обсадной трубы, мм 219 245 324 3340 426
Диаметр скважины, мм 270 295 394 445 508295
Длина, мм, не более 630
Масса, кг, не более 13,7 15,0 18,5 18,6 23,0
