Арматура устьевая под установку ШГН АУШГН-50(65)x14

Арматура устьевая АУШГН-50×14 предназначена для установки на устья скважин с штангонасосным способом добычи, контроля и регулирования режима эксплуатации, а также проведения технологических операций, исследовательских и ремонтных работ.

Арматура снабжается сальником устьевым типа СУСГ 2-73-32 и манифольдом с трубопроводом, оснащенным, в зависимости от схем сборки, запорно-разрядными устройствами, манометрами, вентилем пробоотборником, быстроразъемными соединениями, клапаном обратным и т. д.

Корпус арматуры — сварной конструкции, имеет боковые отводы для крепления угловых вентилей. Переводник для крепления труб НКТ и сальника устьевого имеет отверстие для ввода кабеля или приборов. Конструкция сальника устьевого позволяет, за счет сферического шарнирного соединения, компенсировать несоосность и угловые перекосы станка-качалки и колонны штанг, возникающие в процессе монтажа и эксплуатации.

Стандарты и сертификаты

  • Арматура устьевая предназначена для работы в условиях умеренного и холодного макроклиматических районов (I2-II5) по ГОСТ 16350–80.
  • Климатическое исполнение арматуры: УХЛ, ХЛ.
  • Категория размещения: I по ГОСТ 15150–69.
  • Температура окружающего воздуха: от -60°С до +40°С.
  • Сертификат соответствия: № С-РТЭ.002.ТУ.00273.
  • Срок действия: по 15.02.2020 г.

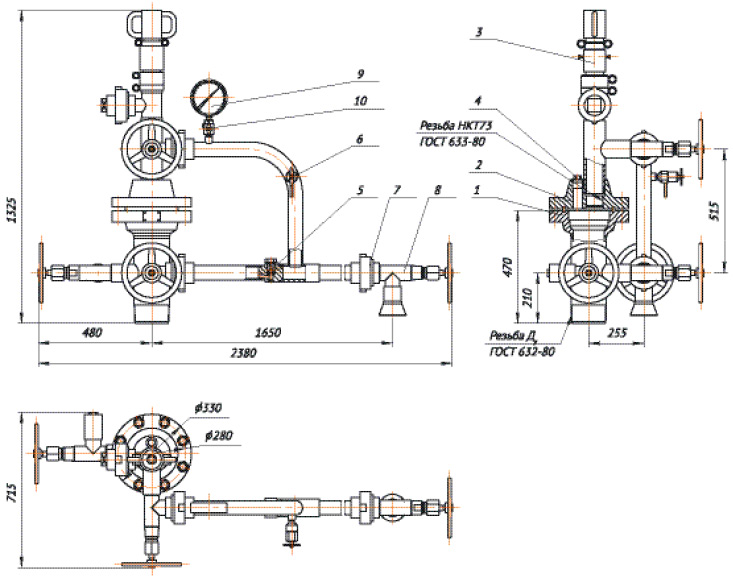

Габаритная схема

  1. Корпус
  2. Фланец переводной
  3. Сальник устьевой
  4. Пробка М42
  5. Клапан обратный (возможно фторопластовое исполнение)
  6. Вентиль манометровый
  7. БРС 2".
  8. Вентиль угловой 50×14
  9. Манометр
  10. Вентиль манометровый

* Комплектность и ЗИП по согласованию с покупателем.



Наименование параметра Значение параметра
Рабочее давление, МПа 14
Условный проход
ствола/боковых отводов, мм, не более
65/50
Присоединительная резьба по ГОСТ 632–80 146 обс./168 обc.; 146 ОТТМ/168 ОТТМ
Резьба подвешивания колонны по ГОСТ 633–80 НКТ 73/НКВ 73
Резьба под сальник устьевой по ГОСТ 633–80 НКТ 73
Габаритные размеры — длина/высота/ширина, мм, не более 2380/1325/715
Масса, кг, не более 225
