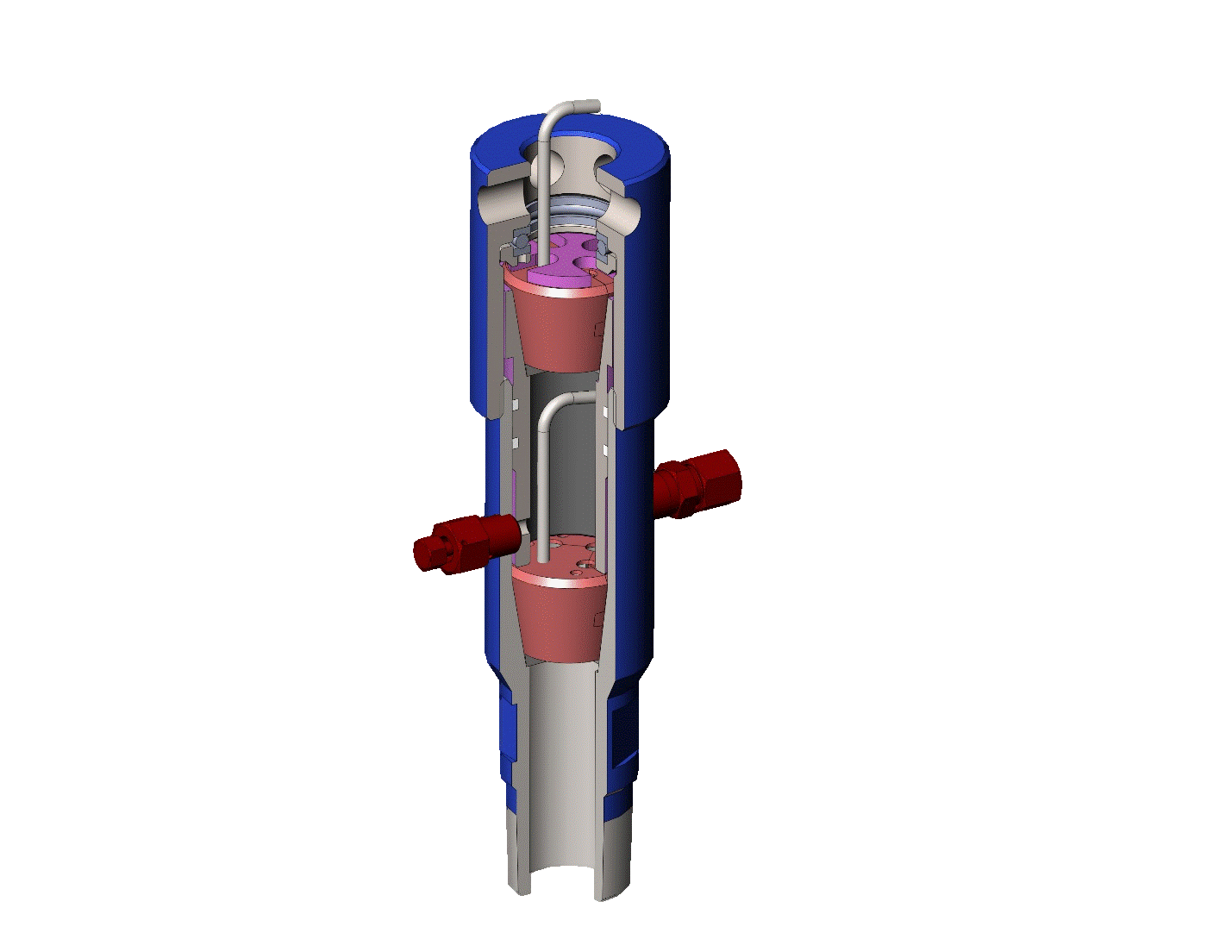

Кабельный ввод КВ 7

Кабельный ввод предназначен для герметизации жил кабеля, проходящих через фонтанную арматуру, оснащенную электроцентробежным насосом.

Уплотнитель кабельного ввода обеспечивает высокую герметичность при эксплуатации скважин. Разновидность уплотнителей кабельного ввода позволяет провести жилы кабеля различного сечения. Также обеспечивается удобство выполнения монтажных и демонтажных работ.

Кабельный ввод с двумя уплотнителями позволяет проверять герметичность путём опрессовки.

Уплотнитель кабельного ввода располагается между двумя шайбами, что позволяет избегать выдавливания сальников во время опресcовки межуплотнительного пространства кабельного ввода.

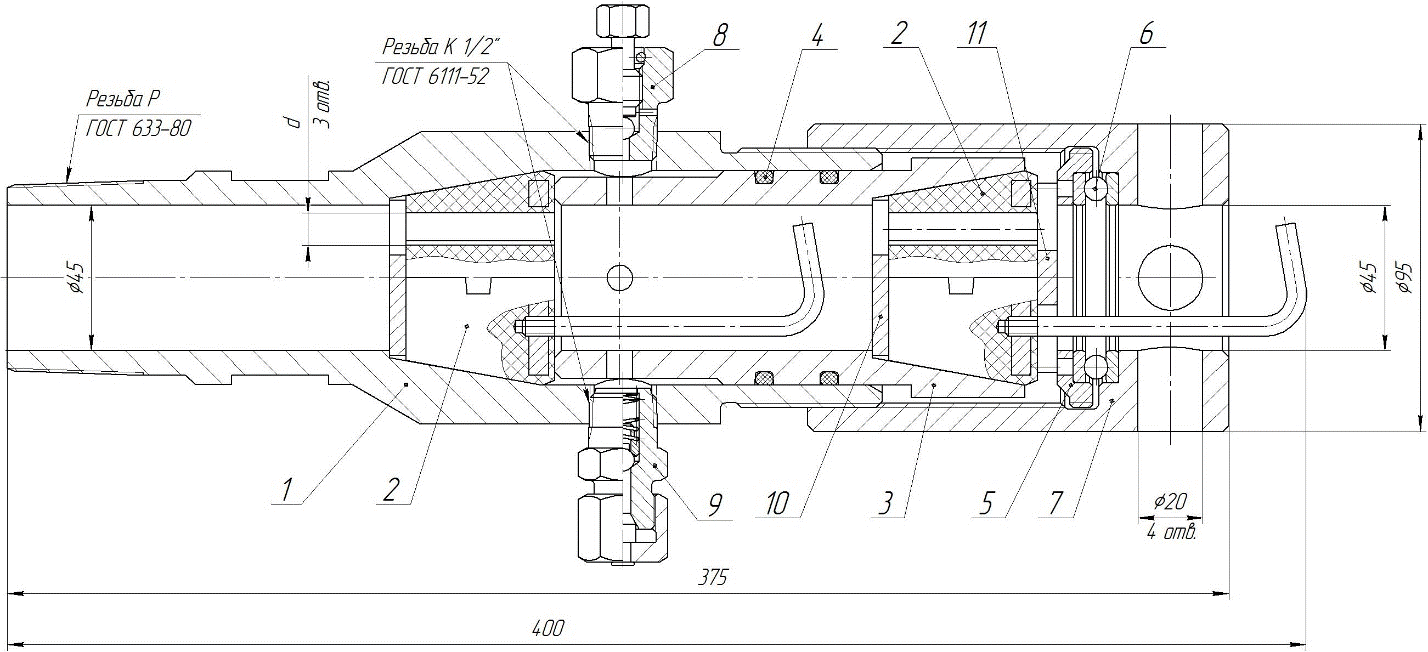

Габаритная схема

  1. Корпус
  2. Сальник КВ
  3. Втулка
  4. Кольцо резиновое
  5. Шайба нажимная
  6. Подшипник
  7. Гайка
  8. Клапан спускной
  9. Клапан нагнетательный
  10. Шайба нижняя
  11. Шайба верхняя



Обозначение Резьба, Р Рабочее
давление, МПа		 Материал сальника КВ Диаметр отверстия под кабель, d, мм Стойкость к воздействию скважинной среды по ГОСТ 13846 Масса, кг

КВ7-60х21/35-2П

 НКТ-60

 21/35





Резина 7В-14-1

ТУ 38.005.1166-98

 10

  - ; К1/К2



11
КВ7-В60х21/35-2П  НКВ-60
КВ7/11-60х21/35-2П  НКТ-60



11
КВ7/11-В60х21/35-2П  НКВ-60
КВ7/12-60х21/35-2П   НКТ-60



12
КВ7/12-В60х21/35-2П  НКВ-60
КВ7/9П-60х21/35-2П  НКТ-60





Полиуретан       НИЦ             ПУ-5



9
КВ7/9П-В60х21/35-2П   НКВ-60
КВ7/П-60х21/35-2П  НКТ-60



10
КВ7/П-В60х21/35-2П  НКВ-60
 КВ7/11П-60х21/35-2П  НКТ-60



11
КВ7/11П-В60х21/35-2П  НКВ-60
