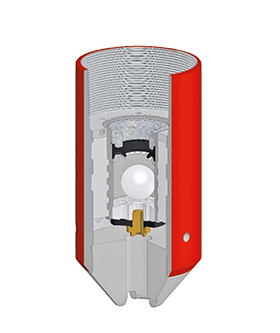

БКМ с обратным клапаном типа ЦКОДМ

Башмак с клапаном обратным дроссельного типа предназначен для защиты нижней кромки и направления обсадной колонны во время спуска, а также непрерывного самозаполнения спускаемой обсадной колонны промывочной жидкостью, предотвращения самопроизвольного движения промывочной жидкости или цементировочного раствора из затрубного пространства колонны в процессе цементирования и для упора разделительной цементировочной пробки.

Башмак с обратным клапаном устанавливается в колонне над муфтой обсадной трубы или башмаком колонным и применяется при креплении скважин. Башмак с обратным клапаном поставляется в виде, пригодном для применения. Перевода из транспортного состояния не требуется.

Условия эксплуатации

Наименование параметра Значение параметра
Скорость спуска колонны до 1,5 м/с
Плотность бурового/
тампонажного раствора
до 2,4 т/м³
Электрохимический потенциал
рабочей среды
до 10 pH
Содержание песка до 1,5% от объема
рабочей жидкости
Расход жидкости до 60 л/с

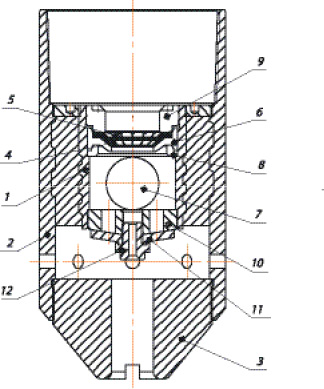

Габаритная схема

  1. Корпус рубашки.
  2. Корпус (БТС).
  3. Пробка.
  4. Шайба разрезная.
  5. Шайба разрезная.
  6. Диафрагма.
  7. Шар.
  8. Кольцо опорное.
  9. Гайка нажимная.
  10. Ограничитель.
  11. Мембрана.
  12. Дроссель.
  13. Цементная пробка.



Наименование параметров Значение параметров
Рабочее давление, МПа, не более 15
Рабочая среда промывочная жидкость, цементный раствор, нефть
Температура рабочей среды, °С, не выше +120
Максимальный диаметр проходного сечения в диафрагме, мм 60±1
Диаметр шара, мм 76 ± 0,5
Диаметр отверстия в дросселе, мм, не менее 8
Наружный диаметр, мм, не более 270
Диаметр проходного сечения корпуса, мм, не менее 223
Длина клапана ЦКОДМ, мм, не более 450
Длина клапана ЦКОДМ с башмаком, мм, не более 535
Масса шара, кг 0,41-0,04
Масса клапана, кг, не более 55
