Клапаны обратные

  • Общие данные
  • Тех. характеристики

Клапан обратный КО-2Г

    Клапан обратный газовый (клапан-захлопка) предназначен для предотвращения перетока рабочей жидкости из затрубья в обратном направлении оборудования нефтяных, газовых и нагнетательных скважин в условиях умеренного и холодного макроклиматических районов по ГОСТ 16350.

Клапан обратный КО 4

Клапан обратный газовый (клапан-захлопка) предназначен для предотвращения перетока рабочей жидкости из затрубья в обратном направлении оборудования нефтяных, газовых и нагнетательных скважин в условиях умеренного и холодного макроклиматических районов по ГОСТ 16350.

Клапан обратный КО 6

Клапан обратный вварной предназначен для предотвращения перетока рабочей жидкости из затрубья в обратном направлении оборудования нефтяных, газовых и нагнетательных скважин (типа АУШГН, АУЭЦН) в условиях умеренного и холодного макроклиматических районов по ГОСТ 16350.

Клапан обратный КО 7

Клапан обратный предназначен для предотвращения перетока рабочей жидкости из затрубья в обратном направлении оборудования нефтяных и нагнетательных скважин в условиях умеренного и холодного макроклиматических районов по ГОСТ 16350.

Клапан обратный КО 8

Клапан обратный предназначен для предотвращения перетока рабочей жидкости из затрубья в обратном направлении оборудования нефтяных и нагнетательных скважин в условиях умеренного и холодного макроклиматических районов по ГОСТ 16350.

Клапан обратный КО 11

Клапан обратный предназначен для перепуска рабочей жидкости из затрубья и предотвращения протечки рабочей жидкости в затрубное пространство оборудования нефтяных, газовых и нагнетательных скважин в условиях умеренного и холодного макроклиматических районов по ГОСТ 16350.

Клапан обратный КО13

Клапан обратный предназначен для перепуска рабочей жидкости из затрубья и предотвращения протечки рабочей жидкости в затрубное пространство оборудования нефтяных, газовых и нагнетательных скважин в условиях умеренного и холодного макроклиматических районов по ГОСТ 16350.

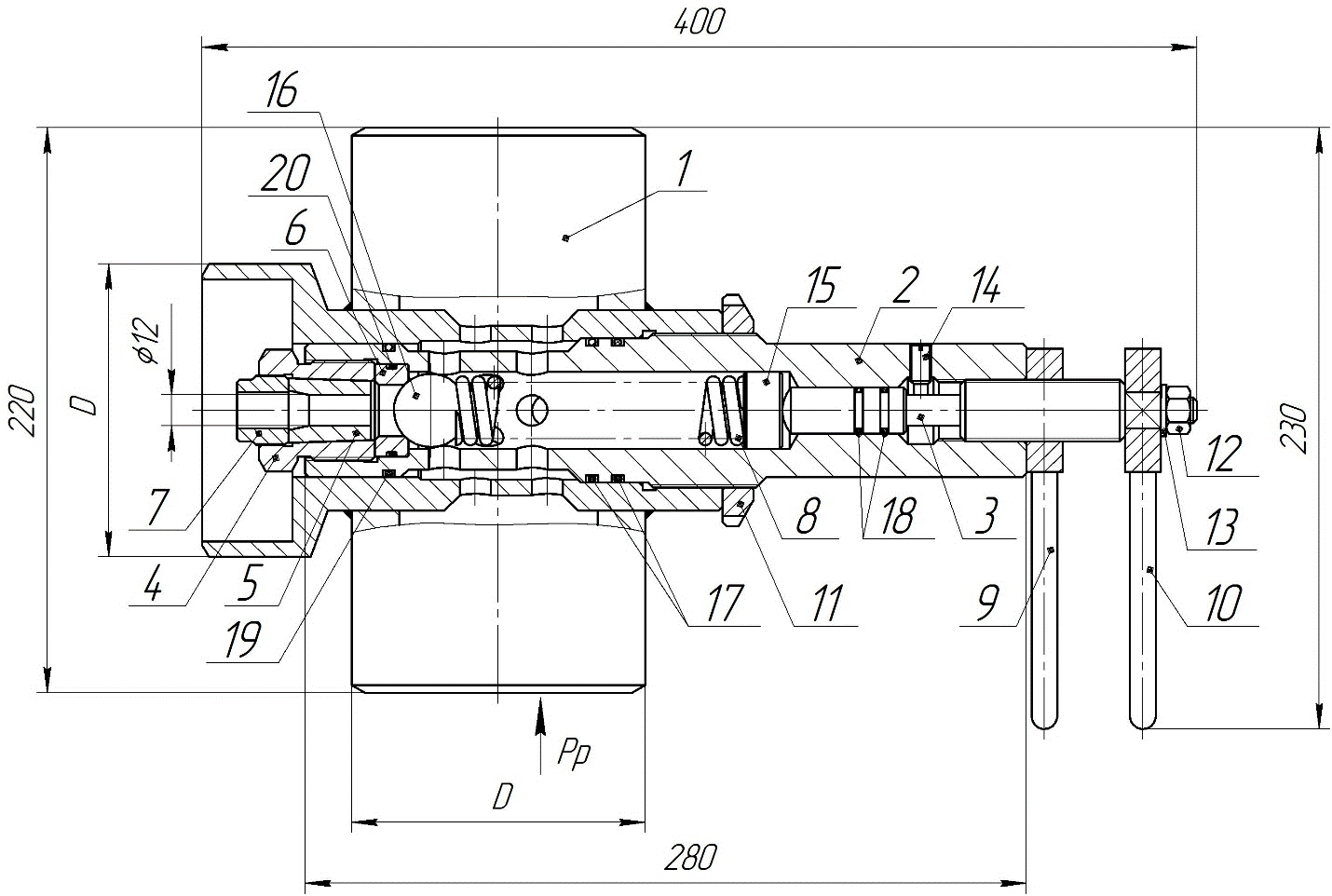

Габаритная схема Клапан обратный КО4

1. Трубная обвязка.
2. Гильза.
3. Шток.
4. Гайка.
5. Втулка.
6. Седло.
7. Держатель.
8. Пружина.
9. Фиксатор.
10. Рукоятка.
11. Гайка.
12. Гайка.
13. Шайба.
14. Винт.
15. Шайба.
16. Шарик.
17, 18, 19, 20 Кольца уплотнительные.



Наименование параметра Условное обозначение клапана обратного

КО 2Г-

65/30х14ф

КО 2Г-

65/30х21ф

КО 2Г-

65/30х21

КО 2Г-

65/30х35ф

КО 2Г-

65/30х35

Рабочее давление, МПа 14 21   35
Обозначение прокладки по ГОСТ 28919  Пф2 Пф1 П27 Пф1 П27
Высота, L 188 185 203 185 203
Ширина, B 35

Диаметр, D

92 90 107,9
Диаметр проходного отверстия, d мм
30

Масса, кг, не более

1,7 1,8 2,1 1,8 2,1

Температура рабочей среды, °С, не более

плюс 120
Рабочий диапазон температуры

окружающей среды, °С

минус 60 до плюс 40
Избыточное давление

срабатывания, МПа

0,05
Стойкость к воздействию скважинной среды - К1 К2
Материал корпуса Сталь 20 ГОСТ 1050-2013
Материал вставок
Фторопласт 4
ГОСТ 10007



Наименование параметра Условное обозначение клапана обратного

КО4-89/12

КО4-114/12
Рабочее давление, МПа 21/35
Диапазон регулирования избыточного давления, МПа 0,3-2 (+/-10%)
Высота, L 230
Ширина, B 114

Диаметр, D

400
Диаметр дросселирующего отверстия, мм
12 (12 отв.)

Масса, кг, не более

14

Температура рабочей среды, °С, не более

плюс 120
Условный проход присоединяемых труб, D, мм. 89 114



Наименование параметра Условное обозначение клапана обратного

КО6-50/16х35

КО6-50/16х35
Исполнение клапана -/-01 -02
Избыточное давление открытия клапана, МПа

0,23+/-0,05

0,3+-/0,05

-
Рабочее давление, МПа 14/21/35
Исполнение п коррозионной стойкости некороз./К1/К2
Рабочий проход, мм 16 12
Высота, L 99 104
Ширина, B 80 90

Диаметр, D

100
Диаметр дросселирующего отверстия, мм 12 (12 отв.)

Масса, кг, не более

4,0

Температура рабочей среды, °С, не более

плюс 120
Рабочий диапазон температуры окр. среды, °С от минус 60 до плюс 40
