Блок дросселирования МБД-65(50,80)x21(14,35,70)

Блок дросселирования предназначен для обустройства устья скважин и служит для контроля и регулирования режима их эксплуатации, направления продукции скважин в пункты сбора нефти и газа, а также для перехода с одного уровня дросселирования на другой.

Блок дросселирования входит в состав манифольда бурового, предназначенного для обеспечения циркулирования растворов в нефтяных и газовых скважин в процессе их бурения и ремонта, с целью обеспечения безопасного ведения работ, поддержания требуемого давления на устье, предупреждения выбросов и открытых фонтанов, охраны недр и окружающей среды.

Стандарты и сертификаты

  • Блок дросселирования предназначен для работы в условиях умеренного и холодного макроклиматических районов (I2-II5) по ГОСТ 16350.
  • Климатическое исполнение арматуры: УХЛ, ХЛ.
  • Категория размещения: I по ГОСТ 15150.
  • Температура окружающего воздуха: от -60°С до +40°С.

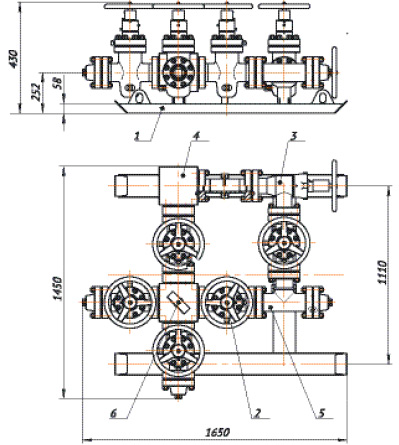

Габаритная схема

  1. Рама.
  2. Задвижка ЗМС.
  3. Дроссель.
  4. Крестовина.
  5. Тройник.
  6. Вентиль с манометром.
