Обвязка колонная с муфтовой подвеской ОКО2-21(35,70)-146(168,178)x245×324

Колонная обвязка ОКО2 предназначена для обвязки верхних концов трех смежных обсадных колонн, выступающих над устьем скважины, с целью подвески колонн, герметизации и разобщения пространства между ними и контроля давления в нем при бурении и эксплуатации скважин.

Преимущества:

  • повышенная надежность герметизации межтрубных пространств за счет регулирования величины поджатия уплотнительных элементов;
  • возможность контроля давления среды в межколонных пространствах;
  • циркуляция бурового раствора при цементировании обсадной колонны и турбулизация цементного раствора при обратном цементировании за счет пазов, расположенных под углом к образующей.

Узлы пакеров, устанавливаемые в расточках сопрягающихся фланцев колонной обвязки, помимо функций обеспечения герметизации кольцевого пространства и возможности опрессовки фланцевого соединения позволяет разгрузить последнее от воздействия давления среды, то есть повысить его надежность.

Стандарты и сертификаты

  • Колонная обвязка предназначена для работы в условиях умеренного и холодного макроклиматических районов (I2- II5) по ГОСТ16350-80.
  • Климатическое исполнение: УХЛ, ХЛ.
  • Категория размещения: I по ГОСТ 15150–69.
  • Температура окружающего воздуха: от -60°С до +40°С.
  • Сертификат соответствия: № С-РТЭ.002.ТУ.00273
  • Срок действия: по 15.02.2020 г.



В настоящее время осуществляется серийное производство колонных обвязок ОКО2-21-146х245х324 ХЛ, ОКО2-21-168х245х324 ХЛ, ОКО2-21-178х245х324 ХЛ, ОКО2-35-146х245х324 ХЛ, ОКО2-35-168х245х324 ХЛ, ОКО2-35-178х245х324 ХЛ, ОКО2-70-146х245х324 ХЛ, ОКО2-70-168х245х324 ХЛ, ОКО2-70-178х245х324 ХЛ.

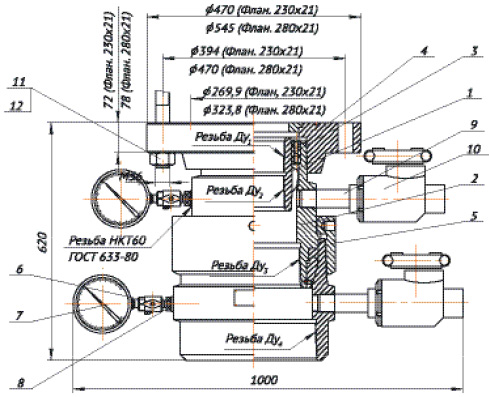

Габаритная схема

  1. Корпус внутренний.
  2. Корпус подвесной.
  3. Пакер.
  4. Фланец 230×21 (280×21).
  5. Крышка.
  6. Вентиль ВПЭМ-5×35.
  7. Манометр.
  8. Пробка НКТ60.
  9. Патрубок НКТ60.
  10. Кран шаровый.
  11. Шпилька М36×230 / Шпилька М36×250.
  12. Гайка М36.

* Комплектность и ЗИП по согласованию с покупателем.



Наименование параметров и размеров Значение параметров
Условное обозначение обвязки
ОКО2-21-146 ОТТМ/ 146 ОТТМх245х324 ОТТМ ОКО2-21-146 ОТТМ/ 146 БТСх245х324 ОТТМ ОКО2-21-146 БТС/ 146БТСх245х324ОТТМ ОКО2-21-146 ОТТМ/ 168ОТТМх245х324ОТТМ ОКО2-21-168 ОТТМ/ 168ОТТМх245х324ОТТМ ОКО2-21-146 ОТТМ/ 168БТСх245х324 ОТТМ
Рабочее давление, МПа 21
Резьба (условный диаметр обвязываемых колонн), ммDy1 146ОТТМ 146БТС 146ОТТМ 168ОТТМ 146ОТТМ
Dy2 146ОТТМ 146БТС 168ОТТМ 168БТС
Dy3 245 ОТТМ ГОСТ 632–80 (245 БТС ГОСТ P 51906–2002)
Dy4 324 ОТТМ ГОСТ 632–80
Габаритные
размеры,
мм
ДлинаL 1000
ШиринаВ 470 (545)
ВысотаH 620 630 620 633

Масса, кг, не более

330 333 336 326 330 316



Наименование параметров и размеров Значение параметров
Условное обозначение обвязки
ОКО2-21-146 БТС/
168 БТСх245х324 ОТТМ
ОКО2-21-168 ОТТМ/ 168 БТСх245х324 ОТТМ ОКО2-21-168 БТС/ 168 БТСх245х324 ОТТМ ОКО2-21-178ОТТМ/ 178ОТТМх245х324ОТТМ ОКО2-21-178БТС/ 178БТСх245х324ОТТМ OKO2-21-178БТС/178 БТСх245х324 ОТТМ
Рабочее давление, МПа 21
Резьба (условный диаметр обвязываемых колонн), ммDy1 146БТС 168ОТТМ 168БТС 178ОТТМ 178БТС
Dy2 168БТС 178ОТТМ 178БТС
Dy3 245 ОТТМ ГОСТ 632–80 (245 БТС ГОСТ P 51906–2002)
Dy4 324 ОТТМ ГОСТ 632–80
Габаритные
размеры,
мм
ДлинаL 1000
ШиринаВ 470 (545)
ВысотаH 620 636 620 646

Масса, кг, не более

327 323 325 322 324 326
