Пробки разделительные продавочные цементировочные типа ПРП-Ц

Пробки разделительные продавочные типа ПРП-Ц предназначены для разделения бурового и цементного (тампонажного) растворов при проведении цементировочных (тампонажных) работ в скважине, а также для получения сигнала «СТОП», сигнализирующего об окончании бурения.

Пробки очищают внутреннюю поверхность обсадных труб от остатков бурового или цементного (тампонажного) раствора.

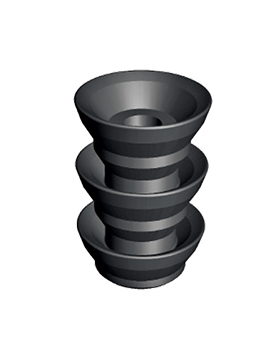

Пробки типа ПРП-Ц-102/324 представляют собой полые 3-х лепестковые резиновые изделия с загумированным алюминиевым разбуриваемым патрубком с открытым верхним торцом и резиновой диафрагмой, толщиной 20 мм в нижнем торце.

Пробки ПРП-Ц-102/178 — с запрессованным в нижней части чугунным разбуриваемым опорным диском-шайбой.

Пробки ПРП-Ц-194/324 — с запрессованным в нижней части разбуриваемым вертикальным цементным сердечником.

Пробки ПРП-Ц-426 — герметизирующая, разбуриваемая, с пятью резиновыми горизонтальными лепестками-кольцами загерметизированными изнутри.

Для успешного использования пробок ПРП-Ц рекомендуется использовать цементировочные головки, оснащенные компенсаторами и стопорными винтами.

Наименование параметров ПРП-Ц-102 ПРП-Ц-114 ПРП-Ц-426 ПРП-Ц-140/146 ПРП-Ц-168 ПРП-Ц-178
Допустимый перепад
давления «СТОП», МПа
7,5 7,0
Наружный диаметр, мм: 95 105 118 139 158 167
Уплотняемый диаметр, мм
— max
— min

93
90

103
98

114
105

133
124

154
134

164
150
Высота, мм, не более

180

200

220

230

220

225

Масса, кг, не более 1,2 1,4 1,5 3,5 3,5 4,0



Наименование параметров ПРП-Ц-194 ПРП-Ц-426 ПРП-Ц-245 ПРП-Ц-273 ПРП-Ц-324 ПРП-Ц-426
Допустимый перепад
давления «СТОП», МПа
7,0 5,0
Наружный диаметр, мм: 185 210 233 267 317 420
Уплотняемый диаметр, мм
— max
— min

180
164

205
190

415
390

265
250

314
300

415
390
Высота, мм, не более

265

290

295

380

400

490

Масса, кг, не более 7,5 9,5 10,0 26,0 28,0 65,0
