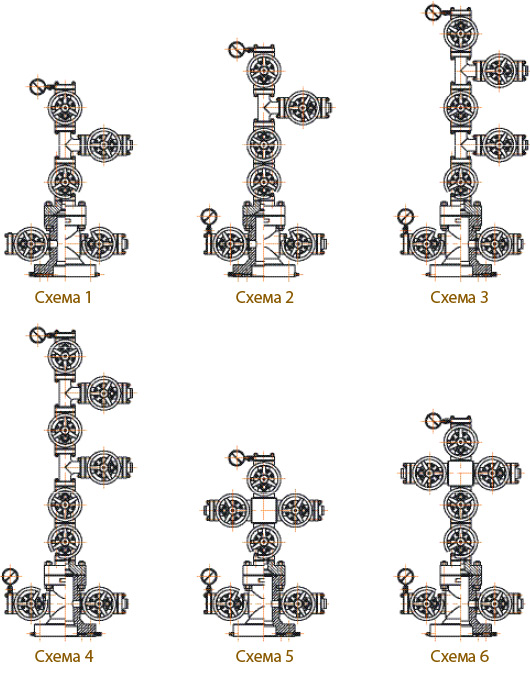

Типовые схемы

  • Общие данные
  • Тех. характеристики

Перевод единиц измерения

Давление Мпа 14 21 35 70
psi 2000 3000 5000 10000



Условный диаметр
прохода		 мм 50 65 80 100
дюйм 2 1/16 2 3/16 3 1/8 4 1/16



Диаметр труб мм 60 73 89 102 114

120

127

 140 146 168 178
дюйм 2 3/8 2 7/8 3 ½ 4 4 ½ 4 ¾ 5 5 ½ 5 ¾ 6 5/8 7



Диаметр труб мм 219 245 273 299 324 340 351 377 426 200
дюйм 8 5/8 9 5/8 10 ¾ 11 ¾ 12 ¾ 13 5/8 14 14 7/8 16 ¾ 200
Условное обозначение арматуры Рабочее давление,
МПа		 Условный проход, мм Габариты, мм* Масса, кг*
ствола боковых
отводов		 длина высота ширина
АФК1-65×21 21 65 65 1210 1795 725 755
АФКЭ1-65×21 1985 775
АФК2-65×21 2150 815
АФКЭ2-65×21 2340 835
АФКЗ-65×21 2505 910
АФКЭ3-65×21 2695 930
АФК4-65×21 2860 970
АФКЭ4-65×21 3265 990
АФК5-65×21 1140 1685 890
АФКЭ5-65×21 1875 910
АФК6-65×21 2040 945
АФКЭ6-65×21 2230 965
АФК1-80/65×21 80 1180 1830 775 995
АФКЭ1-80/65×21 1895 1065
АФК6-80/65×21 2270 1105
АФКЭ6-80/65×21 2335 1170
АФК1-100×21 100 100 1550 2650 835 1700
АФКЭ1-100×21 1705
АФК1-65×35 35 65 65 1220 1850 715 1025
АФКЭ1-65×35 2040 1035
АФК2-65×35 2205 1105
АФКЭ2-65×35 2395 1115
АФК3-65×35 2560 1225
АФКЭ3-65×35 2750 1235
АФК4-65×35 2915 1305
АФКЭ4-65×35 3105 1315
АФК5-65×35 1160 1740 1160
АФКЭ5-65×35 1930 1170
АФК6-65×35 2095 1260
АФКЭ6-65×35 80 2285 1270
АФК1-80/65×35 1190 1955 795 1220
АФКЭ1-80/65×35 2020 1230
АФК6-80/65×35 2435 1400
АФКЭ6-80/65×35 2500 1410
АФК1-100×35 100 100 1630 2730 870 1865
АФКЭ1-100×35 1870
АФК6-65×70 70 65 65 1560 2830 910 2230
АФКЭ6-65×70 3060 2260
АФК6-80/65×70 80 3030 2620
АФКЭ6-80/65×70 3265 2670
