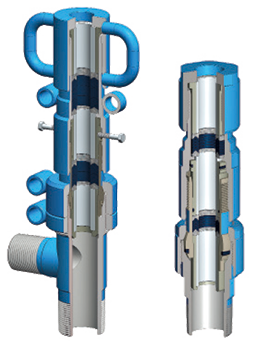

Сальник устьевой СУСГ 2-73-32

Сальник устьевой предназначен для герметизации устья скважины, эксплуатируемой штанговыми насосами, исключения утечек нефти между полированным штоком и уплотнением сальника.

Конструкция сальникового узла позволяет за счет шарнирного сферического соединения компенсировать несоосность станка-качалки и колонны штанг, возникающую в процессе монтажа и эксплуатации скважины.
Уплотнение штока насоса производится путем поджатия резинотканевых манжет, имеющие повышенный ресурс наработки. Для обеспечения возвратно-поступательного перемещения штока насоса с наименьшим сопротивлением в сальнике устьевом имеются алюминиевые втулки.

Сальник устьевой СУСГ 2-60-32

Сальник устьевой СУСГ 2-60-32 имеет уменьшенные массогабаритные характеристики, что снижает материальные затраты на изготовление и упрощает обслуживание устьевой арматуры под установку ШГН. Малые габаритные размеры позволяют использовать сальник в двухствольной арматуре АУД-50×14–168/178 (У), где межосевое расстояние между выкидными линиями сильно ограничено.

Стандарты и сертификаты

  • Климатическое исполнение: УХЛ, ХЛ.
  • Категория размещения при эксплуатации: I по ГОСТ 15150–69.
  • Температура окружающего воздуха: от -60°С до +40°С.

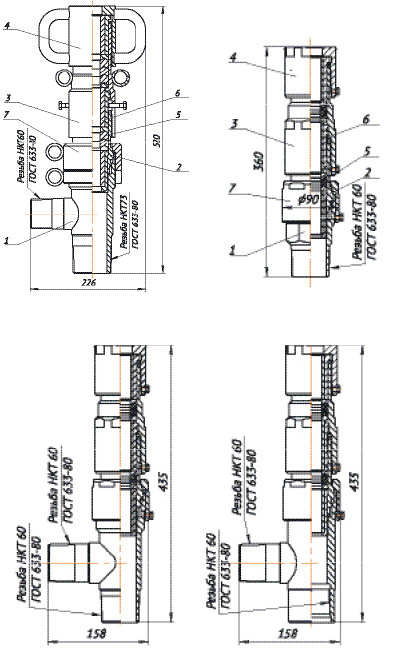

Габаритная схема СУСГ 2-73-32

  1. Корпус.
  2. Камера с шарниром сферическим.
  3. Камера.
  4. Фонарь.
  5. Манжета.
  6. Втулка алюминиевая.
  7. Гайка.

Габаритная схема СУСГ 2-60-32

  1. Корпус
  2. Камера с шарниром сферическим
  3. Камера
  4. Фонарь
  5. Манжета
  6. Втулка
  7. Гайка



Наименование параметра Значение параметра

СУСГ 2-73-32

СУСГ 2-60-32
Рабочее давление, МПа 14
Диаметр полированного штока, мм 31,8
Присоединительная резьба НКТ 73 НКТ 60
Габаритные размеры — высота/ширина, мм 520(440)/226(210) 360(435)/90(158)
Масса, кг, не более 17,6(16,8) 10 (11,5)
