Башмак колонный БКМ
Башмаки колонные типа БКМ предназначены для оборудования низа обсадных колонн из труб по

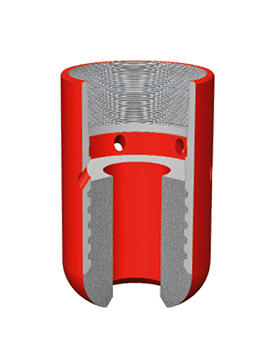

Башмак состоит из стального толстостенного корпуса и бетонной направляющей насадки. Размеры и форма исполнения низа корпуса и направляющей насадки башмаков исключают опасность посадки спускаемой колонны на практически любые уступы на стенках скважины.
Башмаки изготавливают с короткой треугольной или трапецеидальными резьбами (ОТТМ и БТС — аналог резьбы Батресс), а также с высокогерметичным (газоплотным) соединением ОТТГ. Башмаки
Стандарты и сертификаты
- Рабочая среда: промывочная жидкость, цементный раствор, нефть.
- Температура рабочей среды: не более 120°С.
- Сертификат соответствия: № RU Д-RU.АМ02.В.00159/19.
- Срок действия: по 24.03.2024 г.

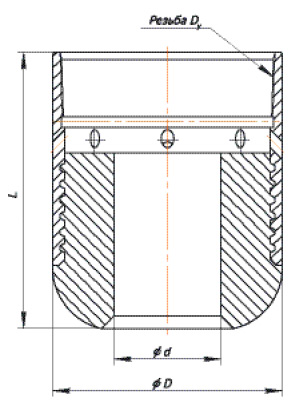

| Обозначение | Наружный диаметр башмака, D, мм |
Внутренний диаметр (проходной) d, мм |
Длина башмака L, мм |
Масса, кг |
| БKM — 102 | 121 | 50 | 215 | 7,8 |
|---|---|---|---|---|
| БKM — 114 | 127 | 50 | 235 | 5,4 |
| БКМ — 127 | 146 | 60 | 245 | 6,4 |
| БКМ — 140 | 154 | 70 | 245 | 7,5 |
| БКМ — 146 | 166 | 70 | 250 | 9,1 |
| БКМ — 168 | 188 | 80 | 265 | 11,1 |
| БКМ — 178 | 195 | 90 | 265 | 12,7 |
| БКМ — 194 | 216 | 100 | 285 | 15,7 |
| БКМ — 219 | 245 | 110 | 285 | 21,7 |
| БКМ — 245 | 270 | 120 | 290 | 26 |
| БКМ — 273 | 299 | 130 | 300 | 31,4 |
| БКМ — 299 | 324 | 150 | 310 | 36,1 |
| БКМ — 324 | 351 | 160 | 355 | 50,3 |
| БКМ — 340 | 365 | 170 | 360 | 53,5 |
| БКМ — 351 | 376 | 180 | 370 | 57,7 |
|
БКМ — 377 |
402 | 190 | 370 | 65,1 |
| БКМ — 406 | 432 | 200 | 395 | 77,3 |
| БКМ — 426 | 450 | 220 | 400 | 81,4 |
| БКМ — 508 | 530 | 280 | 460 | 129,8 |
