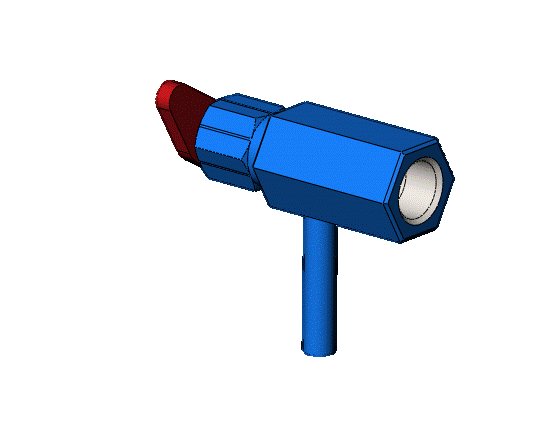

Вентиль-пробоотборник с внутренней резьбой
- Общие данные
- Тех. характеристики
Вентиль-пробоотборник с внутренней резьбой
Вентиль предназначен для взятия проб продукта из трубопровода под давлением. Для более равномерного забора проб по всему сечению трубопровода вентиль-пробоотборник снабжен пробоотборной трубкой.
Стандарты и сертификаты
- Вентиль эксплуатируется в условиях умеренного и холодного макроклиматических районов по
ГОСТ 16350. - Климатическое исполнение: УХЛ, ХЛ.
- Категория при эксплуатации: I по
ГОСТ 15150. - Температура окружающего воздуха: от -60°С до +40°С.

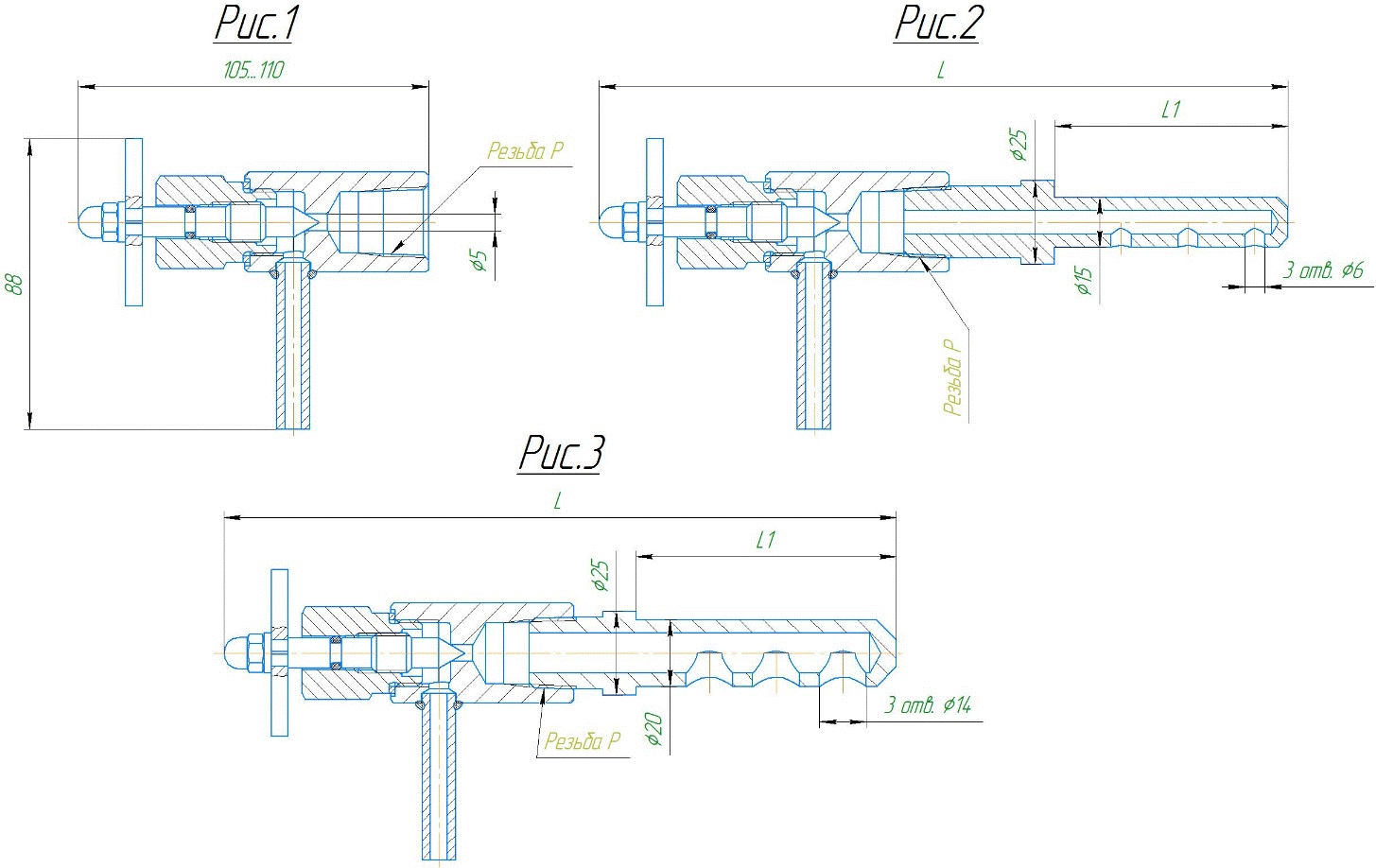

Габаритная схема ВП с внутренней резьбой
Технические характеристики ВП с внутренней резьбой
| Наименование параметра | Значение параметра | |||||
|
ВП-5х35-К1/2-10 |
ВП-5х35-К1/2-13 |
ВП-5х35-К1/2-11 |
ВП-5х35-К1/2-12 |
ВП-5х35-R1/2-10 |
ВП-5х35-R1/2-13
|
|
| Рисунок | 1 | 3 | 2 | 1 | 3 | |
|---|---|---|---|---|---|---|
| Рабочее давление, МПа | ||||||
| Присоединительная резьба Р |
К1/2” ГОСТ 6111 |
R 1/2" ГОСТ 6211 | ||||
| Присоединение к манифольду | Резьбовое | Сварное | Резьбовое | Сварное | ||
| Длина, L, мм | - | 215..220 | 206..211 | 238..243 | - | 215..220 |
|
Длина пробоотборной трубки, L1, мм |
- | 78 | 70 | 102 | - | 78 |
|
Условный проход, мм |
5 | |||||
|
Масса, кг, не более |
0,35 | 0,53 | 0,54 | 0,58 | 0,35 | 0,53 |
