Штуцер дискретный регулируемый ШДР

Штуцер дискретный предназначен для вывода нефтяной скважины в рабочий режим при добыче нефти глубинными штанговыми и электрическими центробежными насосами без остановки путем изменения проходного отверстия штуцера. Штуцер обеспечивает установление следующих возможных режимов работы скважины в условиях умеренного и холодного макроклиматических районов по ГОСТ 16350-80:

- установление требуемого эксплуатационного режима работы скважины;

- установление необходимого расхода (по перепаду давления) при закачке жидкости в пласт в системе ПНД.

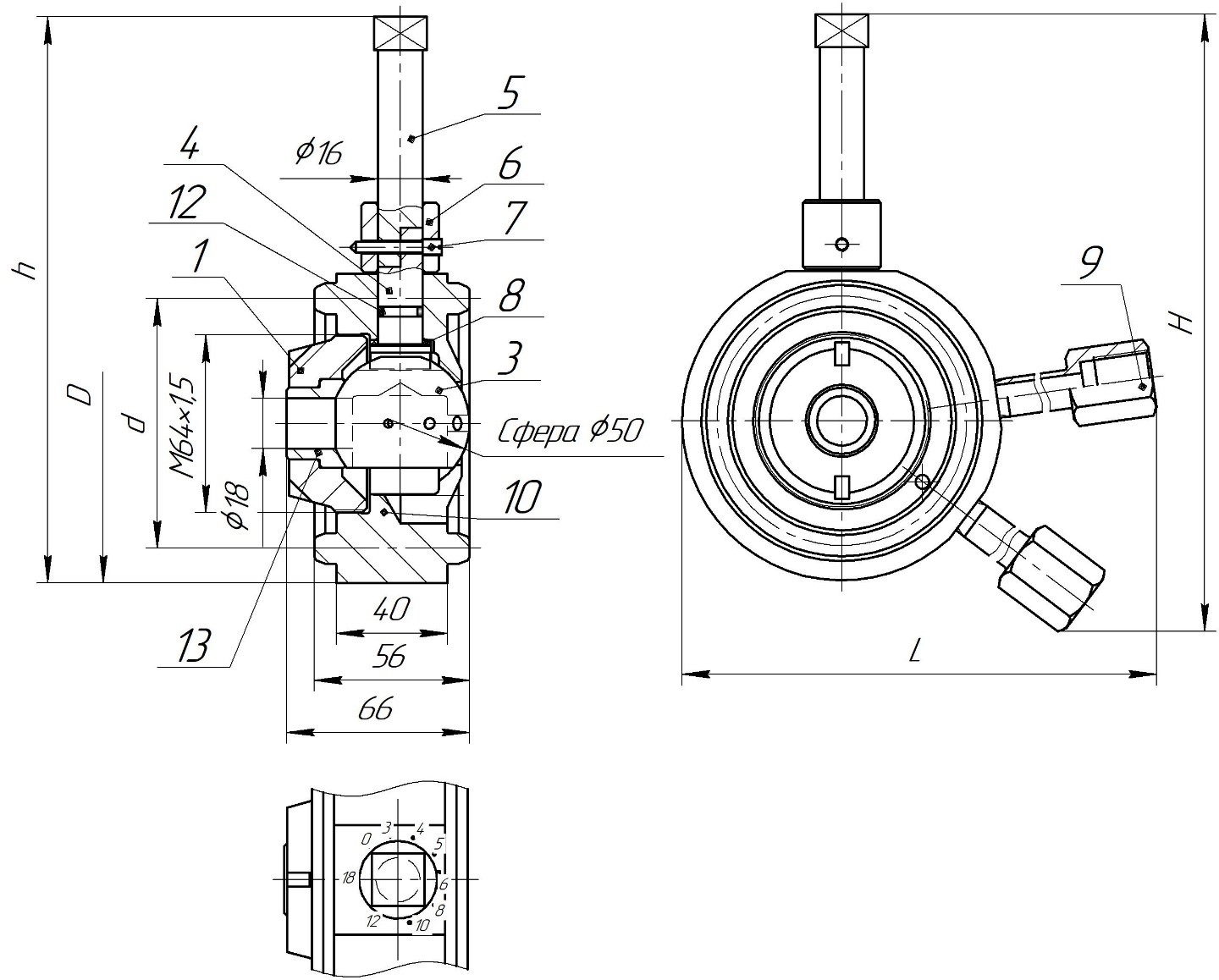

Габаритная схема

1. Гайка.
2. Шар.
4,5. Шток.
6. Втулка.
7. Указатель.
8. Прокладка.
9. Переводники.
10. Корпус.

12. Резиновое кольцо.
13. Седло.



Наименование параметра Значение

ШДР 9-65х21/35(ф)

ШДР 9-65х21/35
Рабочее давление, Рр, МПа 21/35
Обозначение присоединяемых фланцев по ГОСТ 28919-91 90 (Пф1) 107,9 (П27)
Условный диаметр проходного отверстия, мм 2,3,4,5,6,8,10,12,18
 Температура рабочей среды, °С, не более
плюс 120

Направление подачи рабочей среды

указывается стрелкой, выбитой на корпусе

Скважинная среда*

некорроз./К1/К2
Толщина корпуса  66
Диаметр корпуса 200
 Высота 280
Масса, кг, не более 8
