ЛУ-65(80,100) × 21(35,70)
- Общие данные
- Тех. характеристики

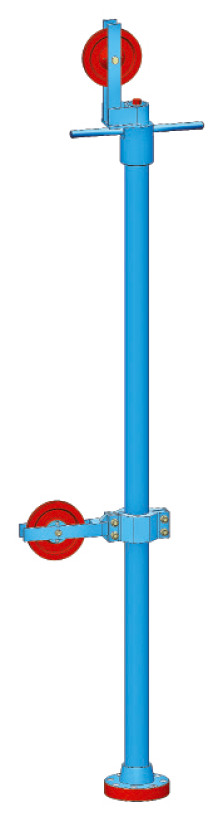

Лубрикатор устьевой ЛУ-65 (80,100) x 21(35,70)
Лубрикатор устьевой предназначен для герметизации устья скважины при спуске в неё глубинного прибора или оборудования при проведении исследования эксплуатируемых слоев.
Лубрикатор устанавливается на верхний фланец фонтанной елки. Фланец лубрикатора уплотняется металлической прокладкой восьмигранного сечения, входящей в комплект монтажных частей.
В зависимости от вида работ, лубрикатор собирается в разных исполнениях для разных климатических районов. Кроме лубрикатора с двумя роликами, также возможна сборка с одним роликом, либо вообще без них; с пробоотборным вентилем.
Стандарты и сертификаты
- Лубрикатор устьевой предназначен для работы в условиях умеренного и холодного макроклиматических районов (
I2-II5 ) поГОСТ 16350. - Климатическое исполнение лубрикатора: УХЛ, ХЛ.
- Категория размещения: I по
ГОСТ 15150. - Температура окружающего воздуха: от -60°С до +40°С.
- Сертификат соответствия: № РОСС RU.З2707.ОСПБ02.03108.
- Срок действия: по 21.08.2028 г.

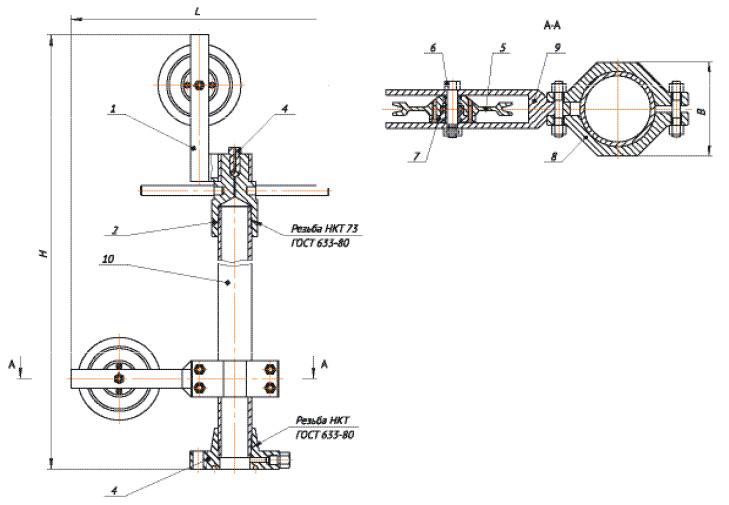

Габаритная схема
- Стойка
- Головка
- Фланец
- Гайка
- Ролик
- Палец
- Крышка
- Полухомут
- Стойка
- Корпус
* Комплектность и ЗИП по согласованию с покупателем.
Наименование параметров | Значение параметров | |||
Рабочее давление, МПа | 14, 21, 35 | 21, 35 | 21, 35 | |
---|---|---|---|---|
Условный проход присоединительного фланца, мм |
Ø65 | Ø80 | Ø100 | |
Присоединительная резьба, |
НКТ 73 | НКТ 89 | НКТ 114 | |
Габаритные размеры, мм | Длина — L, мм | 547 | 552 | 566 |
Ширина — В, мм | 102 | 124 | ||
Высота — Н, мм | по требованию заказчика | |||
Масса, кг, не более | 45 | 50 | 56 |
