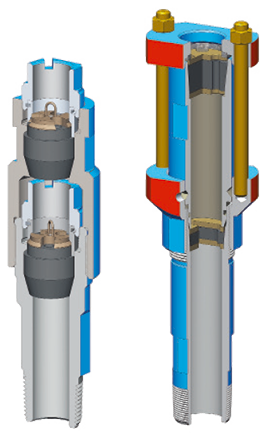

Кабельный ввод КВ-1-60-1, КВ-1-60-2

Кабельный ввод предназначен для герметизации жил кабеля, проходящих через фонтанную арматуру, оснащенную электроцентробежным насосом.

Уплотнитель кабельного ввода обеспечивает высокую герметичность при эксплуатации скважин. Разновидность уплотнителей кабельного ввода позволяет провести жилы кабеля различного сечения. Также обеспечивается удобство выполнения монтажных и демонтажных работ. Кабельный ввод с двумя уплотнителями позволяет проверять герметичность путём опрессовки.

Кабельный ввод КВ-2-60Ф

Конструкция кабельного ввода КВ2-60Ф позволяет избежать скручивание жил и повреждения изоляции. Фланцы надежно фиксируют уплотнитель, что исключает нежелательные смещения проводов. Уплотнитель кабельного ввода позволяет протянуть кабельные жилы диаметром 9, 10 и 11 мм.

Стандарты и сертификаты

  • Кабельный ввод предназначен для работы в условиях умеренного и холодного макроклиматических районов (I2-II5) по ГОСТ 16350–80.
  • Климатическое исполнение: УХЛ, ХЛ.
  • Категория размещения: I по ГОСТ 15150–69.
  • Температура окружающего воздуха: от -60°С до +40°С.





Обозначение Длина, L, мм Рабочее
давление, МПа
Масса, кг Диаметральное
сечение жилы
кабеля, мм
KB-1-60-1 237 21; 35 5,0 10; 12
-01 377 6,0
KB-1-60-2 355 10,0
-01 495 13,2



Обозначение Резьба Р Рабочее
давление, МПа
Диаметр отверстия под кабель, d, мм Стойкость к воздействию скважинной среды по ГОСТ 13846 Масса, кг

 КВ 2МФ-В60х21/35-1 ХЛ

НКВ-60

21/35



















10,12



















-



11,5



 КВ 2МФ-В60х21/35-1 К1 ХЛ НКВ-60

 К1

 КВ 2МФ-60х21/35-1 ХЛ

НКТ-60



-

 КВ 2МФ-60х21/35-1 К1 ХЛ НКТ-60



К1

 КВ 2МФ-60х21/35-1 ХЛ НКТ-60



 -







11,8

 КВ 2МФ-60х21/35-1 К1 ХЛ НКТ-60



К1

КВ 2МФ-В60х21/35-1 К2 ХЛ  НКВ-60



К2



11,15

 КВ 2МФ-60х21/35-1 К2 ХЛ НКТ-60



К2



11,8

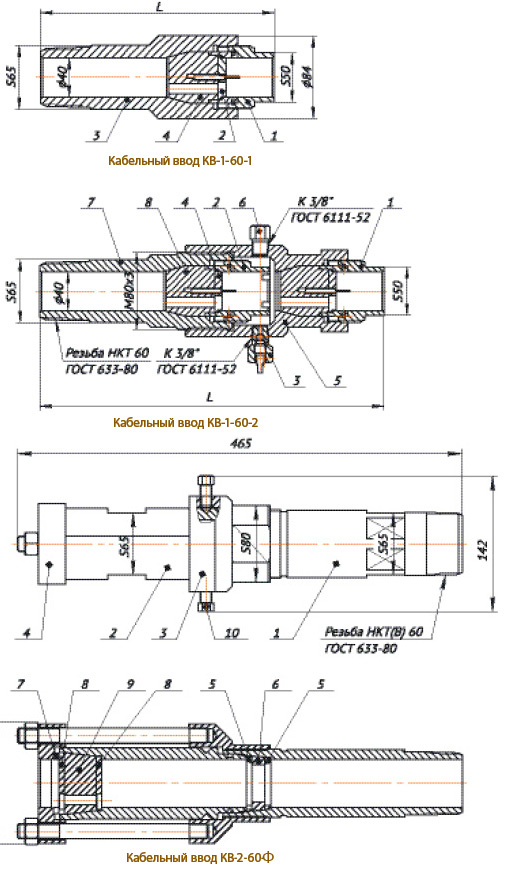

Габаритная схема КВ-1-60-1

  1. Гайка нажимная.
  2. Шайба.
  3. Патрубок.
  4. Уплотнитель кабельного ввода.


Габаритная схема КВ-1-60-2

  1. Гайка нажимная.
  2. Гайка нажимная.
  3. Клапан спускной.
  4. Шайба.
  5. Стакан.
  6. Пробка К3/8».
  7. Патрубок.
  8. Уплотнитель.


Габаритная схема КВ-2-60Ф

  1. Корпус нижний.
  2. Корпус верхний.
  3. Гайка.
  4. Грунбукса.
  5. Шайба.
  6. Манжета.
  7. Кольцо.
  8. Шайба.
  9. Уплотнитель.
  10. Винт.


* Вместо пробки К3/8» может быть установлен клапан нагнетательный. Комплектность и ЗИП по согласованию с покупателем.
