Кабельный ввод КВ 4Ф-(В) 60х21/35-1, КВ 4УФ-(В) 60х21/35-2

Кабельный ввод предназначен для герметизации жил кабеля, проходящих через фонтанную арматуру, оснащенную электроцентробежным насосом.

Уплотнитель кабельного ввода обеспечивает высокую герметичность при эксплуатации скважин. Разновидность уплотнителей кабельного ввода позволяет провести жилы кабеля различного сечения. Также обеспечивается удобство выполнения монтажных и демонтажных работ.

Кабельный ввод с двумя уплотнителями позволяет проверять герметичность путём опрессовки.

Уплотнитель кабельного ввода располагается между двумя шайбами, что позволяет избегать выдавливания сальников во время опресcовки межуплотнительного пространства кабельного ввода.

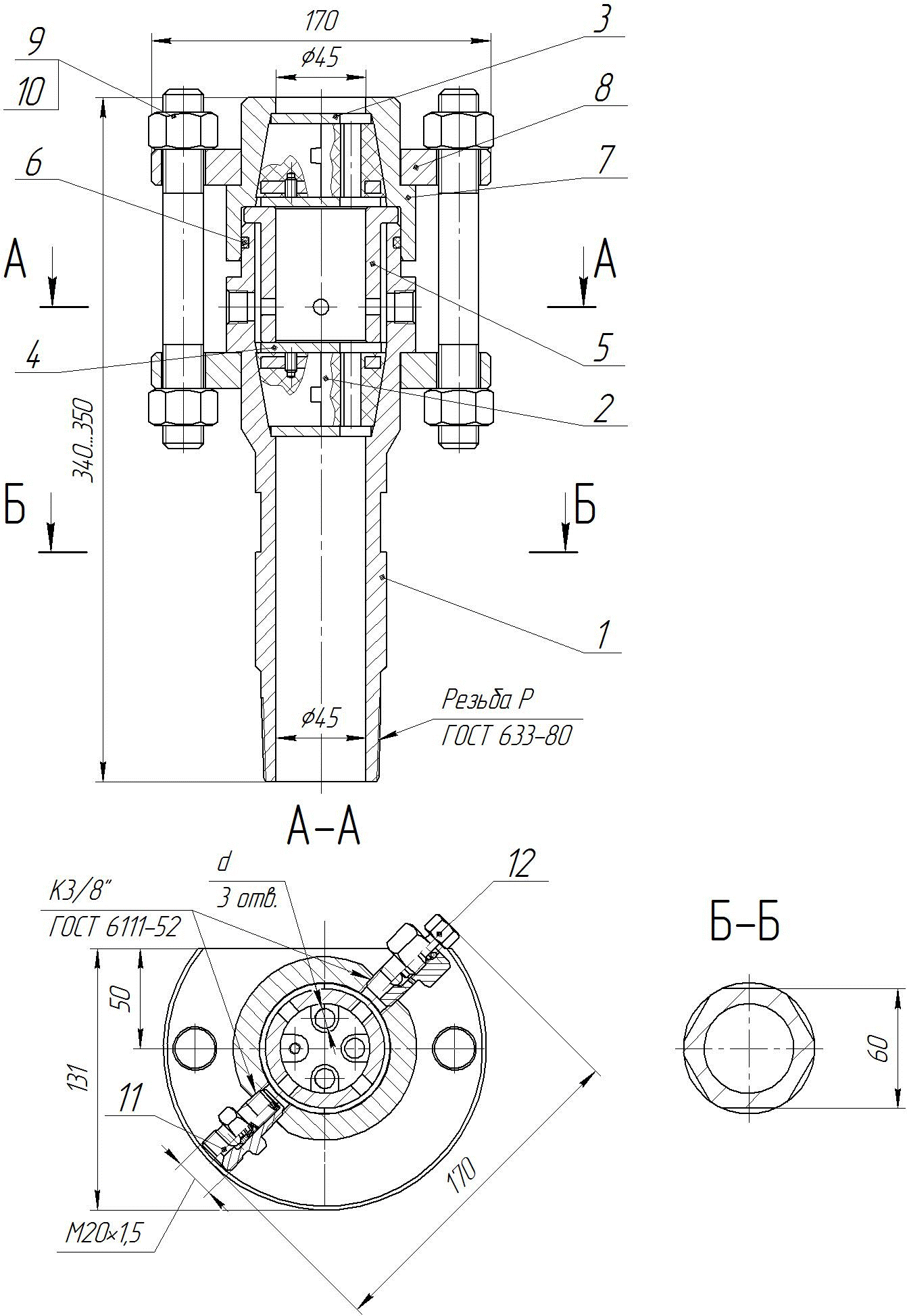

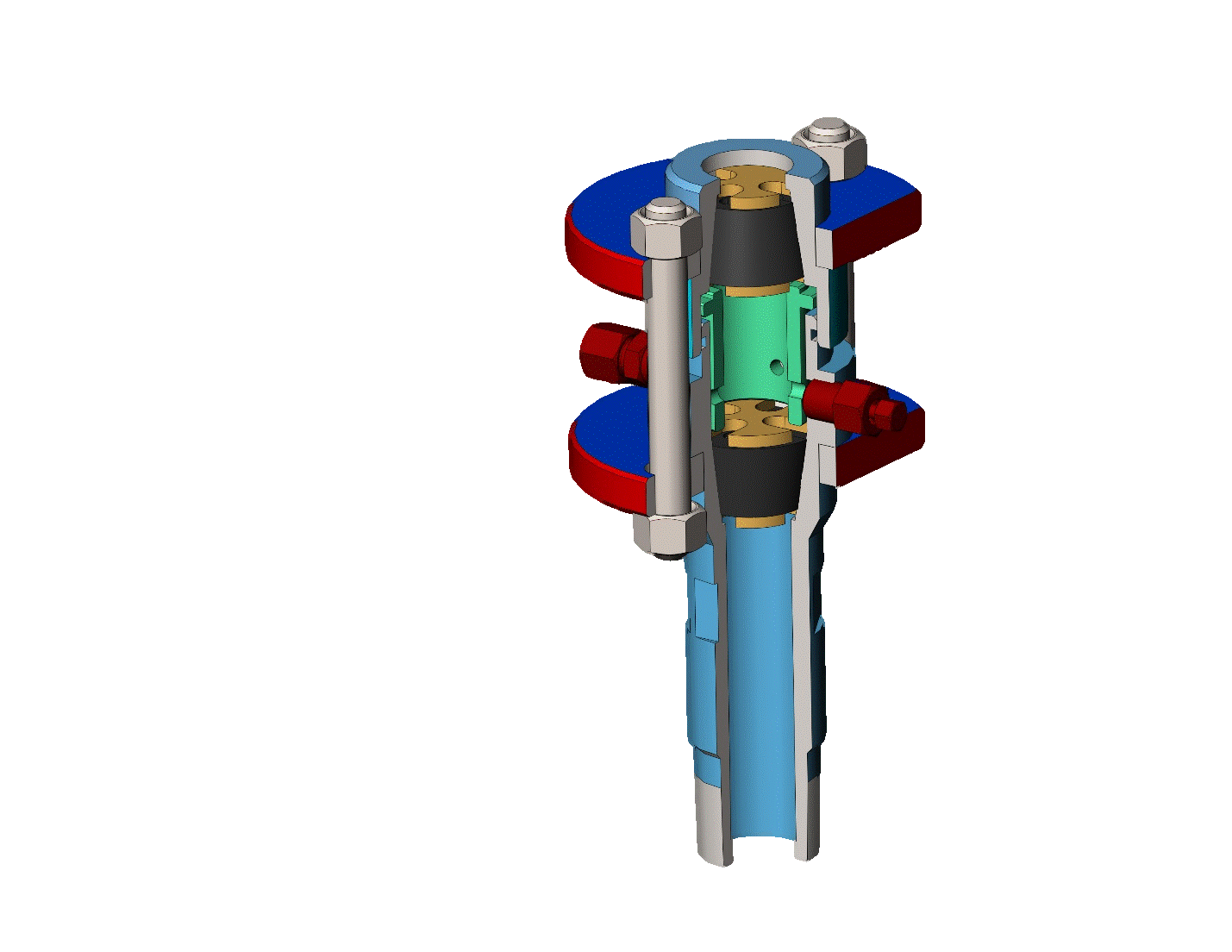

Габаритная схема

  1. Корпус
  2. Уплотнитель
  3. Звездочка
  4. Втулка
  5. Кольцо резиновое
  6. Крышка
  7. Фланец
  8. Гайка
  9. Шпилька
  10. Клапан нагнетательный
  11. Клапан спускной



Обозначение Резьба, Р Рабочее
давление, МПа
Диаметр отверстия под кабель, d, мм Стойкость к воздействию скважинной среды по ГОСТ 13846 Масса, кг

КВ 4Ф-60х21/35-1

 НКТ-60

21/35



10

 - ; К1/К2     6,8
КВ 4Ф-В60х21/35-1

 НКВ-60

7,0

КВ 4Ф/11-60х21/35-1

 НКТ-60



11

6,8
КВ 4Ф/11-В60х21/35-1 НКВ-60 7,0
КВ 4Ф/12-60х21/35-1 НКТ-60



12

6,8
КВ 4Ф/12-В60х21/35-1 НКВ-60 7,0
КВ 4ФК-60х21/35-1 НКТ-60



10

8,3
КВ 4ФК-В60х21/35-1 НКВ-60 8,5
КВ 4ФК/11-60х21/35-1 НКТ-60



11

8,3
КВ 4ФК/11-В60х21/35-1 НКВ-60 8,5
КВ 4ФК/12-60х21/35-1 НКТ-60



12

8,3
КВ 4ФК/12-В60х21/35-1 НКВ-60 8,5



Обозначение Резьба, Р Рабочее
давление, МПа
Диаметр отверстия под кабель, d, мм Стойкость к воздействию скважинной среды по ГОСТ 13846 Масса, кг

КВ 4УФ-60х21/35-2



НКТ-60

21/35







10



 - ; К1/К2





13







КВ 4УФ-В60х21/35-2



НКВ-60

КВ 4УФ/11-60х21/35-2



НКТ-60



11

КВ 4УФ/11-В60х21/35-2



НКВ-60

КВ 4УФ/12-60х21/35-2



НКТ-60



12

КВ 4УФ/12-В60х21/35-2



НКВ-60
