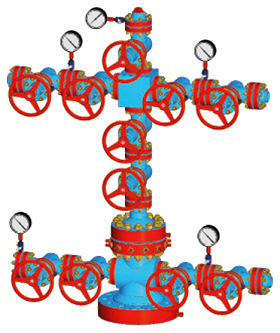

Арматура фонтанная
АФ6-65(80)x21(35,70,105)
Арматура фонтанная с подвешиванием скважинного трубопровода на муфтовой подвеске (трубодержателей трубной головки) предназначена для:
- эксплуатации фонтанных (газлифтных) скважин;
- пропуска добываемой среды в нужном направлении, ее регулирования и контроля по расходу и давлению;
- подвешивания подъемной колонны НКТ со скважинным оборудованием, а также для проведения других необходимых технологических операций на скважине.
Стандарты и сертификаты
- Фонтанная арматура предназначена для работы в условиях умеренного и холодного макроклиматических районов (
I2-II5 ) поГОСТ 16350. - Климатическое исполнение арматуры: УХЛ, ХЛ.
- Категория размещения: I по
ГОСТ 15150. - Температура окружающего воздуха: от -60°С до +40°С.
- Арматура предназначена для некоррозионной, либо коррозионной скважинной среды К1 и К2.
- Сертификат соответствия промышленной безопасности: № РОСС RU.З2707.ОСПБ02.03108.
- Срок действия: по 21.08.2028 г.
В настоящее время осуществляется серийное производство фонтанной арматуры АФ6-65х14 ХЛ, АФ6-65х21 ХЛ, АФ6-65х35 ХЛ, АФ6-65х70 ХЛ, АФ6-65х14 К1 ХЛ, АФ6-65х21 К1 ХЛ, АФ6-65х35 К1 ХЛ, АФ6-65х70 К1 ХЛ, АФ6-65х14 К2 ХЛ, АФ6-65х21 К2 ХЛ, АФ6-65х35 К2 ХЛ, АФ6-65х70 К2 ХЛ, АФ6-80х14 ХЛ, АФ6-80х21 ХЛ, АФ6-80х35 ХЛ, АФ6-80х70 ХЛ, АФ6-80х14 К1 ХЛ, АФ6-80х21 К1 ХЛ, АФ6-80х35 К1 ХЛ, АФ6-80х70 К1 ХЛ, АФ6-80х14 К2 ХЛ, АФ6-80х21 К2 ХЛ, АФ6-80х35 К2 ХЛ, АФ6-80х70 К2 ХЛ, АФ6-100х14 ХЛ, АФ6-100х21 ХЛ, АФ6-100х35 ХЛ, АФ6-100х70 ХЛ, АФ6-100х14 К1 ХЛ, АФ6-100х21 К1 ХЛ, АФ6-100х35 К1 ХЛ, АФ6-100х70 К1 ХЛ,АФ6-100х14 К2 ХЛ, АФ6-100х21 К2 ХЛ, АФ6-100х35 К2 ХЛ, АФ6-100х70 К2 ХЛ, АФ6-80/65х14 ХЛ, АФ6-80/65х21 ХЛ, АФ6-80/65х35 ХЛ, АФ6-80/65х70 ХЛ, АФ6-80/65х14 К1 ХЛ, АФ6-80/65х21 К1 ХЛ, АФ6-80/65х35 К1 ХЛ, АФ6-80/65х70 К1 ХЛ, АФ6-80/65х14 К2 ХЛ, АФ6-80/65х21 К2 ХЛ, АФ6-80/65х35 К2 ХЛ, АФ6-80/65х70 К2 ХЛ, АФ6-100/65х14 ХЛ, АФ6-100/65х21 ХЛ, АФ6-100/65х35 ХЛ, АФ6-100/65х70 ХЛ, АФ6-100/65х14 К1 ХЛ, АФ6-100/65х21 К1 ХЛ, АФ6-100/65х35 К1 ХЛ, АФ6-100/65х70 К1 ХЛ, АФ6-100/65х14 К2 ХЛ, АФ6-100/65х21 К2 ХЛ, АФ6-100/65х35 К2 ХЛ, АФ6-100/65х70 К2 ХЛ, АФ6-100/80х14 ХЛ, АФ6-100/80х21 ХЛ, АФ6-100/80х35 ХЛ, АФ6-100/80х70 ХЛ, АФ6-100/80х14 К1 ХЛ, АФ6-100/80х21 К1 ХЛ, АФ6-100/80х35 К1 ХЛ, АФ6-100/80х70 К1 ХЛ, АФ6-100/80х14 К2 ХЛ, АФ6-100/80х21 К2 ХЛ, АФ6-100/80х35 К2 ХЛ, АФ6-100/80х70 К2 ХЛ.

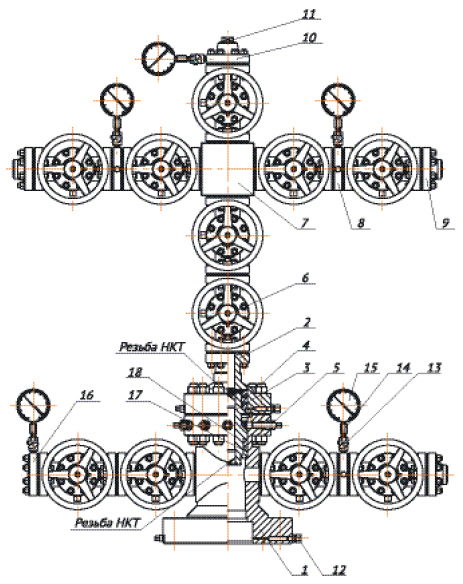

Габаритная схема
1. Крестовик. 2. Переходник. 3. Трубодержатель. 4. Пакер. 5. Винт. 6. Задвижка ЗМС. 7. Крестовина. 8. Фланец инструментальный. 9. Фланец ответный. |
10. Фланец буферный 11. Пробка НКТ 12. Клапан нагнетательный 13. Вентиль ВПЭМ 14. Разделитель сред 15. Манометр 16. Фланец глухой 17. Кольцо опорное 18. Уплотнитель |
* Комплектность и ЗИП по согласованию с покупателем. |
Условное |
Рабочее давление, МПа |
Условный проход, мм | Габариты, мм* | Масса, кг* | |||
ствола | боковых отводов |
длина | высота | ширина | |||
АФ6-65х21 | 21 | 65 | 65 | 1950 | 2300 | 725 | 1690 |
---|---|---|---|---|---|---|---|
АФ6-80/65х21 | 80 | 1980 | 2700 | 775 | 1830 | ||
АФ6-80х21 | 80 | 2320 | 2220 | ||||
АФ6-65х35 | 35 | 65 | 65 | 1950 | 2300 | 715 | 1920 |
АФ6-80/65х35 | 80 | 1980 | 2810 | 795 | 2050 | ||
АФ6-80х35 | 80 | 2470 | 2410 | ||||
АФ6-65х70 | 70 | 65 | 65 | 2880 | 3130 | 910 | 3120 |
АФ6-80/65х70 | 80 | 3300 | 3340 | ||||
АФ6-80х70 | 80 | 3100 | 3950 |
*Размеры и параметры для справок.
