Арматура фонтанная АФЭ5-65x14(21,35)

Арматура фонтанная с подвешиванием скважинного трубопровода на муфтовой подвеске (трубодержателей трубной головки) предназначена для:

  • эксплуатации фонтанных (газлифтных) скважин;
  • герметизации трубного, затрубного пространства;
  • контроля и регулирования режима эксплуатации;
  • подвешивания обсадных колонн и разобщения
  • межколонных пространств;
  • проведения исследования и изучения скважин;
  • отбора проб нефти и газа.

Арматура снабжается кабельным вводом, лубрикатором и манифольдом, включающий в свой состав штуцер, клапан обратный и вентиль-пробоотборник.

Стандарты и сертификаты

  • Фонтанная арматура предназначена для работы в условиях умеренного и холодного макроклиматических районов (I2-II5) по ГОСТ 16350.
  • Климатическое исполнение арматуры: УХЛ, ХЛ.
  • Категория размещения: I по ГОСТ 15150.
  • Температура окружающего воздуха: от -60°С до +40°С.
  • Арматура предназначена для некоррозионной, либо коррозионной скважинной cреды К1 и К2.
  • Сертификат соответствия промышленной безопасности: № РОСС RU.З2707.ОСПБ02.03108
  • Срок действия: по 21.08.2028 г.

 Технические характеристики

Наименование параметра

Значение параметра

Рабочее давление, МПа

14

21

35

Условный проход ствола/боковых отводов, мм

65/65

Стойкость к воздействию скважинной среды

К1, К2 ГОСТ 13846

Температура рабочей среды, °C

Не более 120

Габариты, мм

- длина

- высота

- ширина



3280

2120

885

Масса, кг

2040

2140

2245

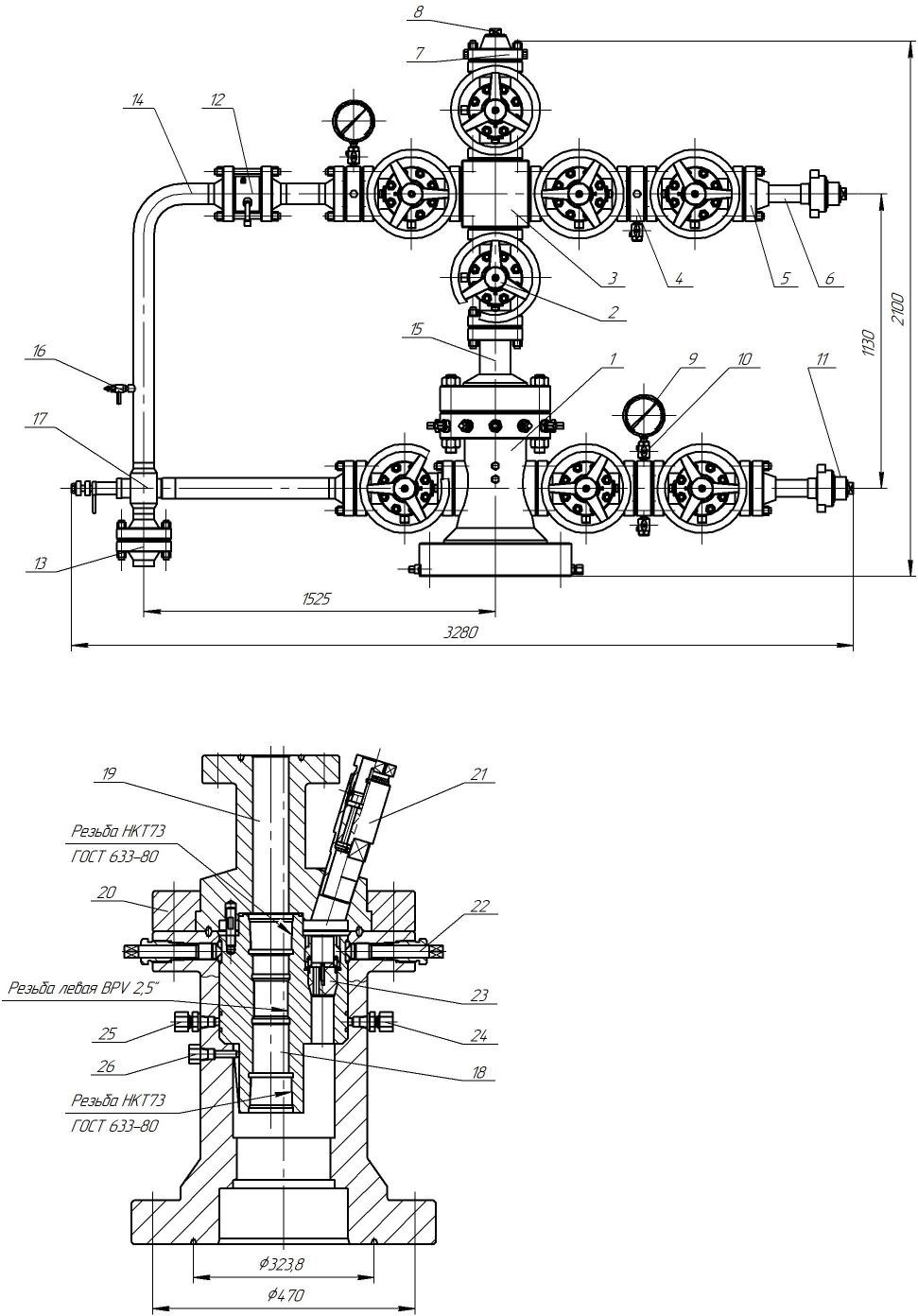

Габаритная схема

1. Крестовик.
2. Задвижка ЗМС-65×21.
3. Крестовина.
4. Фланец инструментальный.
5. Фланец НКТ60.
6. Патрубок НКТ60.
7. Фланец буферный.
8. Пробка НКТ73.
9. Манометр.
10. Вентиль ВПЭМ-5×35.
11. БРС 2".
12. Штуцер дискретный.
13.Фланец ответный.		   14. Манифольд.
15. Переходник.
16. Вентиль-пробоотборник.
17. Клапан регулируемый.
18. Трубодержатель.
19. Гайка нажимная.
20. Фланец.
21. Кабельный ввод.
22. Винт.
23. Уплотнитель.
24. Клапан спускной.
25. Клапан нагнетательный.
26. Стопор.


* Комплектность и ЗИП по согласованию с покупателем.
