Кабельный ввод КВ-3-60-1, КВ-3-60-2

Сальник кабельного ввода КВ-3-60-1 располагается между двумя шайбами, что позволяет избегать выдавливания сальника во время опресcовки кабельного ввода. Наличие шпильки в сальнике обеспечивает удобство и легкость демонтажа и смены уплотнителя.

Кабельный ввод КВ-3-60-2 имеет два сальника и предусматривает возможность опрессовки и дополнительной герметизации жил кабеля. Конструкция КВ-3-60-2 предусматривает клапан нагнетательный и клапан спускной. При необходимости отверстия под клапана могут быть заглушены пробками К 3/8''.

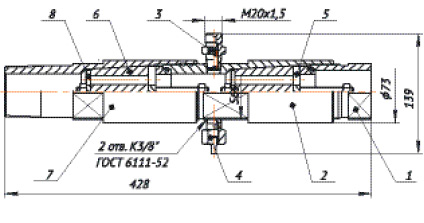

Габаритная схема

  1. Гайка прижимная
  2. Шайба
  3. Сальник (уплотнитель)
  4. Корпус
  5. Шайба



Обозначение Длина, L, мм Рабочее
давление, МПа		 Масса, кг Диаметральное
сечение жилы
кабеля, мм
KB-3-60-1 122,0 21; 35 3,7 10
KB-3-60-2 206,5 6,9
