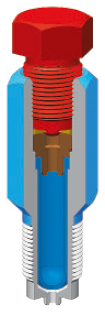

Разделители сред Р.00.00, РС.00.000

Разделитель сред предназначен для установки, предохранения манометра от коррозии и замерзания при измерении давления нефтепродуктов и технической воды в системах ППД и нефтедобычи, при рабочем давлении до 35 (70) МПа в условиях умеренно-холодного и холодного климата.

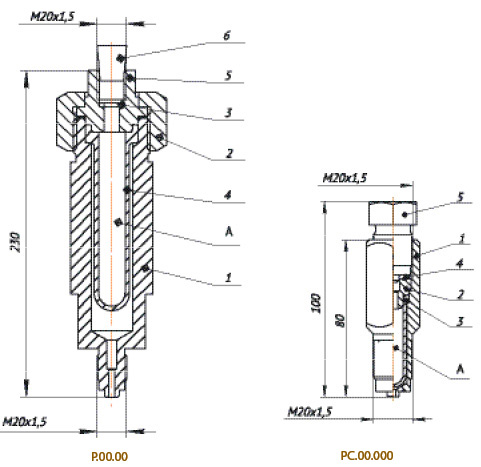

Габаритная схема
Р.00.00

  1. Корпус
  2. Гайка накидная
  3. Прокладка
  4. Мембрана
  5. Штуцер
  6. Пробка

А — Рабочая камера









Габаритная схема
РС.00.000

  1. Корпус
  2. Втулка
  3. Мембрана
  4. Прокладка
  5. Пробка М20×1,5

А — Рабочая камера



Наименование параметров

Р.00.00

РС.00.000
Масса, кг, не более 3 0,3
Скважинная среда по ГОСТ 13846–89 некоррозионная, коррозионная K1, К2
Температура проводимой среды, °С, не более +120
Температура окружающего воздуха, °С от -60 до +40
Максимальное рабочее давление, МПа 70 35
Объем рабочей камеры, см³ 85,0 6,5
Присоединительная резьба М20×1,5
