ОКК2

  • Общие данные
  • Тех. характеристики

Обвязка колонная клиньевая ОКК2-21(35,70) - 140(146,168,178) х 219(245) х 299 (324,340)

Колонная обвязка ОКК2 предназначена для обвязки верхних концов трех смежных обсадных колонн, выступающих над устьем скважины, с целью подвески колонн, герметизации и разобщения пространства между ними и контроля давлениями в нем при бурении и эксплуатации скважин. Обвязку устанавливают на резьбу в кондукторе на верхнем конце обсадной колонны нефтяных и газовых скважин.

Обвязка колонная клиньевая состоит из литых (кованных) верхнего и нижнего корпусов, клиньевых трубодержателей (клиньевых подвесок), и пакеров — верхних и нижних. Узел пакера предназначен для герметизации межколонного пространства и выполнен в виде самоуплотняющейся резиновой манжеты (уплотнителя). На боковых отводах корпусов устанавливают манифольд контроля давления.

Управление обвязкой осуществляется с помощью задвижек типа ЗМС.

Конструкция колонной обвязки предусматривает возможность:

  • восстановления герметичности межколонных пространств подачей в межпакерную полость консистентного смазочного материала;
  • опрессовки фланцевых соединений;
  • контроля и разрядки давления среды в межколонных пространствах;
  • проведения цементирования скважин.

Стандарты и сертификаты

  • Колонная обвязка предназначена для работы в условиях умеренного и холодного макроклиматических районов (I2-II5) по ГОСТ 16350.
  • Климатическое исполнение: УХЛ, ХЛ.
  • Категория размещения: I по ГОСТ 15150.
  • Температура окружающего воздуха: от -60°С до +40°С.
  • Сертификат соответствия промышленной безопасности: № РОСС RU.З2707.ОСПБ02.03108.
  • Срок действия: по 21.08.2028 г.



В настоящее время осуществляется серийное производство колонных обвязок: ОКК2-21-140х219х299 ХЛ, ОКК2-21-146х219х299 ХЛ, ОКК2-21-168х219х299 ХЛ, ОКК2-21-178х219х299 ХЛ, ОКК2-21-140х245х299 ХЛ, ОКК2-21-146х245х299 ХЛ, ОКК2-21-168х245х299 ХЛ, ОКК2-21-178х245х299 ХЛ, ОКК2-21-140х245х324 ХЛ, ОКК2-21-146х245х324 ХЛ, ОКК2-21-168х245х324 ХЛ, ОКК2-21-178х245х324 ХЛ, ОКК2-21-140х219х299 К1 ХЛ, ОКК2-21-146х219х299 К1 ХЛ, ОКК2-21-168х219х299 К1 ХЛ, ОКК2-21-178х219х299 К1 ХЛ, ОКК2-21-140х245х299 К1 ХЛ, ОКК2-21-146х245х299 К1 ХЛ, ОКК2-21-168х245х299 К1 ХЛ, ОКК2-21-178х245х299 К1 ХЛ, ОКК2-21-140х245х324 К1 ХЛ, ОКК2-21-146х245х324 К1 ХЛ, ОКК2-21-168х245х324 К1 ХЛ, ОКК2-21-178х245х324 К1 ХЛ, ОКК2-21-140х219х299 К2 ХЛ, ОКК2-21-146х219х299 К2 ХЛ, ОКК2-21-168х219х299 К2 ХЛ, ОКК2-21-178х219х299 К2 ХЛ, ОКК2-21-140х245х299 К2 ХЛ, ОКК2-21-146х245х299 К2 ХЛ, ОКК2-21-168х245х299 К2 ХЛ, ОКК2-21-178х245х299 К2 ХЛ, ОКК2-21-140х245х324 К2 ХЛ, ОКК2-21-146х245х324 К2 ХЛ, ОКК2-21-168х245х324 К2 ХЛ, ОКК2-21-178х245х324 К2 ХЛ, ОКК2-35-140х219х299 ХЛ, ОКК2-35-146х219х299 ХЛ, ОКК2-35-168х219х299 ХЛ, ОКК2-35-178х219х299 ХЛ, ОКК2-35-140х245х299 ХЛ, ОКК2-35-146х245х299 ХЛ, ОКК2-35-168х245х299 ХЛ, ОКК2-35-178х245х299 ХЛ, ОКК2-35-140х245х324 ХЛ, ОКК2-35-146х245х324 ХЛ, ОКК2-35-168х245х324 ХЛ, ОКК2-35-178х245х324 ХЛ, ОКК2-35-140х219х299 К1 ХЛ, ОКК2-35-146х219х299 К1 ХЛ, ОКК2-35-168х219х299 К1 ХЛ, ОКК2-35-178х219х299 К1 ХЛ, ОКК2-35-140х245х299 К1 ХЛ, ОКК2-35-146х245х299 К1 ХЛ, ОКК2-35-168х245х299 К1 ХЛ, ОКК2-35-178х245х299 К1 ХЛ, ОКК2-35-140х245х324 К1 ХЛ, ОКК2-35-146х245х324 К1 ХЛ, ОКК2-35-168х245х324 К1 ХЛ, ОКК2-35-178х245х324 К1 ХЛ, ОКК2-35-140х219х299 К2 ХЛ, ОКК2-35-146х219х299 К2 ХЛ, ОКК2-35-168х219х299 К2 ХЛ, ОКК2-35-178х219х299 К2 ХЛ, ОКК2-35-140х245х299 К2 ХЛ, ОКК2-35-146х245х299 К2 ХЛ, ОКК2-35-168х245х299 К2 ХЛ, ОКК2-35-178х245х299 К2 ХЛ, ОКК2-35-140х245х324 К2 ХЛ, ОКК2-35-146х245х324 К2 ХЛ, ОКК2-35-168х245х324 К2 ХЛ, ОКК2-35-178х245х324 К2 ХЛ, ОКК2-70-140х219х299 ХЛ, ОКК2-70-146х219х299 ХЛ, ОКК2-70-168х219х299 ХЛ, ОКК2-70-178х219х299 ХЛ, ОКК2-70-140х245х299 ХЛ, ОКК2-70-146х245х299 ХЛ, ОКК2-70-168х245х299 ХЛ, ОКК2-70-178х245х299 ХЛ, ОКК2-70-140х245х324 ХЛ, ОКК2-70-146х245х324 ХЛ, ОКК2-70-168х245х324 ХЛ, ОКК2-70-178х245х324 ХЛ, ОКК2-70-140х219х299 К1 ХЛ, ОКК2-70-146х219х299 К1 ХЛ, ОКК2-70-168х219х299 К1 ХЛ, ОКК2-70-178х219х299 К1 ХЛ, ОКК2-70-140х245х299 К1 ХЛ, ОКК2-70-146х245х299 К1 ХЛ, ОКК2-70-168х245х299 К1 ХЛ, ОКК2-70-178х245х299 К1 ХЛ, ОКК2-70-140х245х324 К1 ХЛ, ОКК2-70-146х245х324 К1 ХЛ, ОКК2-70-168х245х324 К1 ХЛ, ОКК2-70-178х245х324 К1 ХЛ, ОКК2-70-140х219х299 К2 ХЛ, ОКК2-70-146х219х299 К2 ХЛ, ОКК2-70-168х219х299 К2 ХЛ, ОКК2-70-178х219х299 К2 ХЛ, ОКК2-70-140х245х299 К2 ХЛ, ОКК2-70-146х245х299 К2 ХЛ, ОКК2-70-168х245х299 К2 ХЛ, ОКК2-70-178х245х299 К2 ХЛ, ОКК2-70-140х245х324 К2 ХЛ, ОКК2-70-146х245х324 К2 ХЛ, ОКК2-70-168х245х324 К2 ХЛ, ОКК2-70-178х245х324 К2 ХЛ.

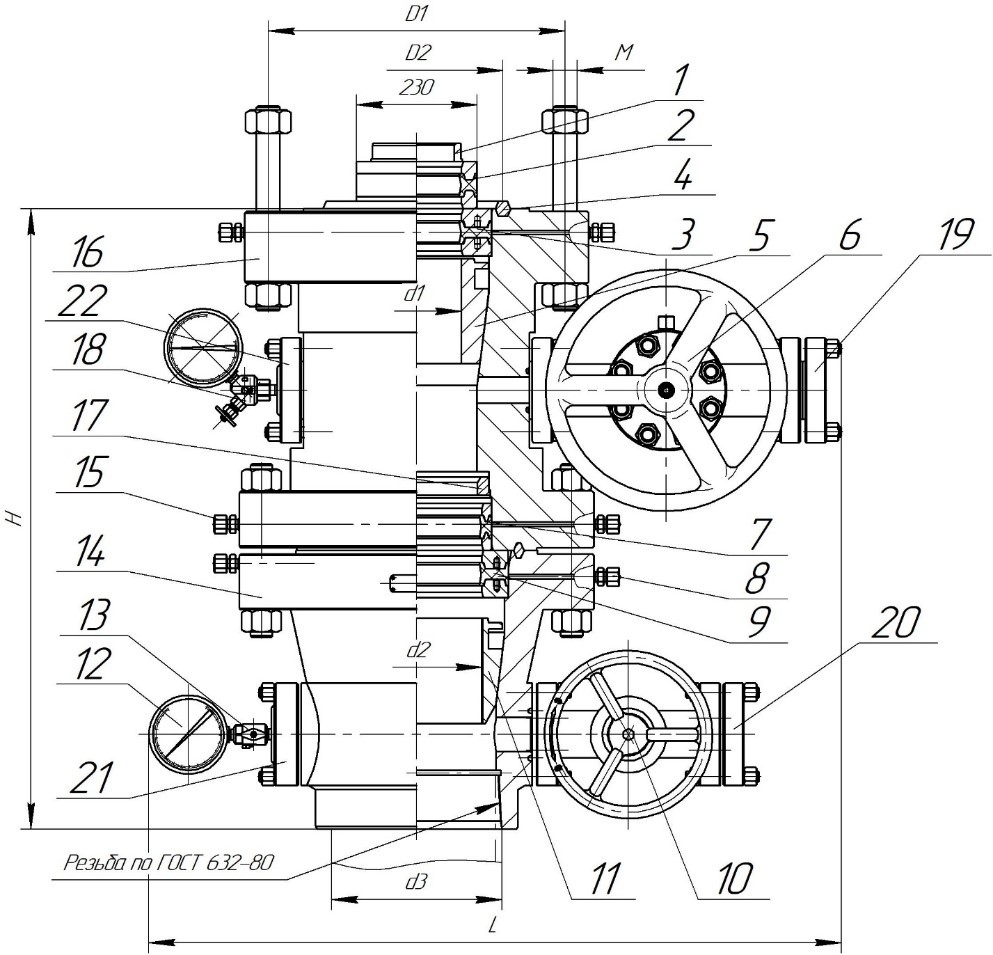

Габаритная схема

  1. Втулка направляющая.
  2. Пакер верхний.
  3. Пакер нижний.
  4. Прокладка по ГОСТ 28919.
  5. Клиньевой трубодержатель.
  6. Задвижка ЗМС Р=21 (35,70) МПа.
  7. Пакер верхний.
  8. Клапан нагнетательный.
  9. Пакер нижний.
  10. Задвижка ЗМС.
  11. Клиньевой трубодержатель.
  12. Манометр.
  13. Вентиль ВПЭМ 5×35.
  14. Корпус нижний Р=21 (35) МПа.
  15. Клапан спускной.
  16. Корпус верхний Р=21 (35,70) МПа.
  17. Втулка направляющая.
  18. Вентиль ВПЭМ 5х35 (Вентиль ВМ-5х70).
  19. Фланец глухой P=21 (35,70) МПа.
  20. Фланец глухой Р=21 (35) МПа.
  21. Фланец глухой с отв. (М20х1,5; К1/2”; Rc1/2”) Р=21 (35) МПа.
  22. Фланец глухой с отв. (М20х1,5; К1/2”; Rc1/2”) Р=21 (35,70) МПа.

* Комплектность и ЗИП по согласованию с покупателем.



Наименование параметров и размеров Значение параметров
Условное обозначение обвязки
ОКК2-21-140(146)
х219×299		 ОКК2-21-140(146)
х219×324		 ОКК2-21-140(146)
х245×299		 ОКК2-21-140(146)
х245×324		 ОКК2-21-168(178)
х245×299		 ОКК2-21-168(178)
х245×324
Рабочее давление, МПа 21
Условный диаметр обвязываемых колонн, ммd1 140 (146) 168 (178)
d2 219 245
d3 299 324 299 324 299 324
Присоединительные
размеры, мм		D1 470
D2 323,8
M 36
Габаритные
размеры,
мм		ДлинаL 1010
ШиринаВ 610
ВысотаH 1075
Масса, кг, не более 1007 1001 998 990 982 975



Наименование параметров и размеров Значение параметров
Условное обозначение обвязки
ОКК2-35-140(146)
х219×299		 ОКК2-35-140(146)
х219×324		 ОКК2-35-140(146)
х245×299		 ОКК2-35-140(146)
х245×324		 ОКК2-35-168(178)
х245×299		 ОКК2-35-168(178)
х245×324
Рабочее давление, МПа 35
Условный диаметр обвязываемых колонн, ммd1 140 (146) 168 (178)
d2 219 245
d3 299 324 299 324 299 324
Присоединительные
размеры, мм		D1 483
D2 323,8
M 48
Габаритные
размеры,
мм		ДлинаL 1070
ШиринаВ 675
ВысотаH 1200
Масса, кг, не более 1460 1450 1453 1442 1452 1445



Наименование параметров и размеров Значение параметров
Условное обозначение обвязки
ОКК2-70-140(146)
x219×299		 ОКК2-70-140(146)
x219×324		 ОКК2-70-140(146)
х245×299		 ОКК2-70- 140(146)
х245хЗ24		 ОКК2-70-168(178)
x245×299		 ОКК2-70-168(178)
x245×324
Рабочее давление, МПа 70/35
Условный диаметр обвязываемых колонн, ммd1 140 (146) 168 (178)
d2 219 245
d3 299 324 299 324 299 324
Присоедини тельные
размеры, мм		D1 565
D2 357,2
M 45×3
Габаритные
размеры,
мм		ДлинаL 1240
ШиринаВ 790
ВысотаH 1305
Масса, кг, не более 1992 1980 1965 1950 2015 2000
