Обвязка колонная клиньевая ОКК3-21(35,70) - 140(146,168,178) х219(245) х299(324) х377(426)

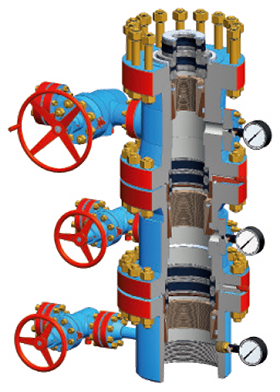

Колонная обвязка ОКК3 предназначена для обвязки верхних концов четырех смежных обсадных колонн, выступающих над устьем скважины, с целью подвески колонн, герметизации и разобщения пространства между ними и контроля давлениями в нем при бурении и эксплуатации скважин. Обвязку устанавливают на резьбу в кондукторе на верхнем конце обсадной колонны нефтяных и газовых скважин.

Конструкция колонной обвязки предусматривает возможность:

  • восстановления герметичности межколонных пространств подачей в межпакерную полость консистентного смазочного материала;
  • опрессовки фланцевых соединений;
  • контроля и разрядки давления среды в межколонных пространствах;
  • проведения цементирования скважин.

Обвязка колонная клиньевая состоит из литых (кованных) верхнего, среднего и нижнего корпусов, клиньевых трубодержателей (клиньевых подвесок), и пакеров верхних и нижних. На боковых отводах корпусов устанавливают манифольд контроля давления. Управление обвязкой осуществляется с помощью задвижек типа ЗМС.

При монтаже колонных обвязок каждый корпус устанавливается на верхний фланец предыдущего корпуса и служит для подвешивания меньшей по диаметру обсадной колонны, а также для герметизации межтрубного пространства между ними.

Колонная обвязка подбирается с учетом максимального пластового давления, ожидаемого при бурении следующего за обсаженным интервала скважины.

Стандарты и сертификаты

  • Колонная обвязка предназначена для работы в условиях умеренного и холодного макроклиматических районов (I2-II5) по ГОСТ 16350.
  • Климатическое исполнение: УХЛ, ХЛ.
  • Категория размещения: I по ГОСТ 15150.
  • Температура окружающего воздуха: от -60°С до +40°С.
  • Сертификат соответствия промышленной безопасности: № РОСС RU.З2707.ОСПБ02.03108.
  • Срок действия: по 21.08.2028 г.



В настоящее время осуществляется серийное производство колонных обвязок ОКК3-21-146-219х299х426 ХЛ, ОКК3-21-168-219х299х426 ХЛ, ОКК3-21-178-219х299х426 ХЛ,  ОКК3-21-146-245х299х426 ХЛ, ОКК3-21-168-245х299х426 ХЛ, ОКК3-21-178-245х299х426 ХЛ, ОКК3-21-146-219х324х426 ХЛ, ОКК3-21-168-219х324х426 ХЛ, ОКК3-21-178-219х324х426 ХЛ, ОКК3-21-146-245х324х426 ХЛ, ОКК3-21-168-245х324х426 ХЛ, ОКК3-21-178-245х324х426 ХЛ, ОКК3-21-146-219х299х426 К1 ХЛ, ОКК3-21-168-219х299х426 К1 ХЛ, ОКК3-21-178-219х299х426 К1 ХЛ, ОКК3-21-146-245х299х426 К1 ХЛ, ОКК3-21-168-245х299х426 К1 ХЛ, ОКК3-21-178-245х299х426 К1 ХЛ, ОКК3-21-146-219х324х426 К1 ХЛ, ОКК3-21-168-219х324х426 К1 ХЛ, ОКК3-21-178-219х324х426 К1 ХЛ, ОКК3-21-146-245х324х426 К1 ХЛ, ОКК3-21-168-245х324х426 К1 ХЛ, ОКК3-21-178-245х324х426 К1 ХЛ, ОКК3-21-146-219х299х426 К2 ХЛ, ОКК3-21-168-219х299х426 К2 ХЛ, ОКК3-21-178-219х299х426 К2 ХЛ, ОКК3-21-146-245х299х426 К2 ХЛ, ОКК3-21-168-245х299х426 К2 ХЛ, ОКК3-21-178-245х299х426 К2 ХЛ, ОКК3-21-146-219х324х426 К2 ХЛ, ОКК3-21-168-219х324х426 К2 ХЛ, ОКК3-21-178-219х324х426 К2 ХЛ, ОКК3-21-146-245х324х426 К2 ХЛ, ОКК3-21-168-245х324х426 К2 ХЛ, ОКК3-21-178-245х324х426 К2 ХЛ, ОКК3-35-146-219х299х426 ХЛ, ОКК3-35-168-219х299х426 ХЛ, ОКК3-35-178-219х299х426 ХЛ, ОКК3-35-146-245х299х426 ХЛ, ОКК3-35-168-245х299х426 ХЛ, ОКК3-35-178-245х299х426 ХЛ, ОКК3-35-146-219х324х426 ХЛ, ОКК3-35-168-219х324х426 ХЛ, ОКК3-35-178-219х324х426 ХЛ,  ОКК3-35-146-245х324х426 ХЛ, ОКК3-35-168-245х324х426 ХЛ, ОКК3-35-178-245х324х426 ХЛ, ОКК3-35-146-219х299х426 К1 ХЛ, ОКК3-35-168-219х299х426 К1 ХЛ, ОКК3-35-178-219х299х426 К1 ХЛ,  ОКК3-35-146-245х299х426 К1 ХЛ, ОКК3-35-168-245х299х426 К1 ХЛ, ОКК3-35-178-245х299х426 К1 ХЛ,  ОКК3-35-146-219х324х426 К1 ХЛ, ОКК3-35-168-219х324х426 К1 ХЛ, ОКК3-35-178-219х324х426 К1 ХЛ,  ОКК3-35-146-245х324х426 К1 ХЛ, ОКК3-35-168-245х324х426 К1 ХЛ, ОКК3-35-178-245х324х426 К1 ХЛ, ОКК3-35-146-219х299х426 К2 ХЛ, ОКК3-35-168-219х299х426 К2 ХЛ, ОКК3-35-178-219х299х426 К2 ХЛ, ОКК3-35-146-245х299х426 К2 ХЛ, ОКК3-35-168-245х299х426 К2 ХЛ, ОКК3-35-178-245х299х426 К2 ХЛ, ОКК3-35-146-219х324х426 К2 ХЛ, ОКК3-35-168-219х324х426 К2 ХЛ, ОКК3-35-178-219х324х426 К2 ХЛ, ОКК3-35-146-245х324х426 К2 ХЛ, ОКК3-35-168-245х324х426 К2 ХЛ, ОКК3-35-178-245х324х426 К2 ХЛ, ОКК3-70-146-219х299х426 ХЛ, ОКК3-70-168-219х299х426 ХЛ, ОКК3-70-178-219х299х426 ХЛ, ОКК3-70-146-245х299х426 ХЛ, ОКК3-70-168-245х299х426 ХЛ, ОКК3-70-178-245х299х426 ХЛ, ОКК3-70-146-219х324х426 ХЛ, ОКК3-70-168-219х324х426 ХЛ, ОКК3-70-178-219х324х426 ХЛ, ОКК3-70-146-245х324х426 ХЛ, ОКК3-70-168-245х324х426 ХЛ, ОКК3-70-178-245х324х426 ХЛ, ОКК3-70-146-219х299х426 К1 ХЛ, ОКК3-70-168-219х299х426 К1 ХЛ, ОКК3-70-178-219х299х426 К1 ХЛ, ОКК3-70-146-245х299х426 К1 ХЛ, ОКК3-70-168-245х299х426 К1 ХЛ, ОКК3-70-178-245х299х426 К1 ХЛ, ОКК3-70-146-219х324х426 К1 ХЛ, ОКК3-70-168-219х324х426 К1 ХЛ, ОКК3-70-178-219х324х426 К1 ХЛ, ОКК3-70-146-245х324х426 К1 ХЛ, ОКК3-70-168-245х324х426 К1 ХЛ, ОКК3-70-178-245х324х426 К1 ХЛ ОКК3-70-146-219х299х426 К2 ХЛ, ОКК3-70-168-219х299х426 К2 ХЛ, ОКК3-70-178-219х299х426 К2 ХЛ, ОКК3-70-146-245х299х426 К2 ХЛ, ОКК3-70-168-245х299х426 К2 ХЛ, ОКК3-70-178-245х299х426 К2 ХЛ, ОКК3-70-146-219х324х426 К2 ХЛ, ОКК3-70-168-219х324х426 К2 ХЛ, ОКК3-70-178-219х324х426 К2 ХЛ, ОКК3-70-146-245х324х426 К2 ХЛ, ОКК3-70-168-245х324х426 К2 ХЛ, ОКК3-70-178-245х324х426 К2 ХЛ.

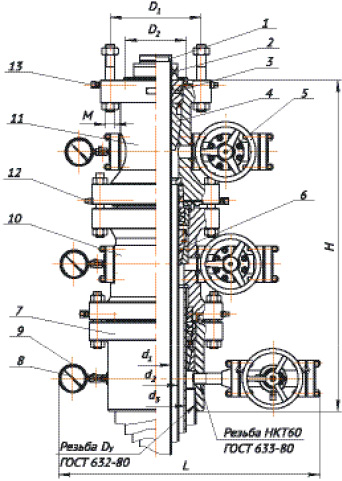

Габаритная схема

  1. Втулка направляющая.
  2. Пакер верхний.
  3. Пакер нижний.
  4. Клиньевой трубодержатель.
  5. Задвижка ЗМС Р=21 (35,70).
  6. Клиньевой трубодержатель.
  7. Корпус нижний Р=21 МПа.
  8. Манометр.
  9. Вентиль ВПЭМ 5×35.
  10. Корпус средний Р=21(35) МПа.
  11. Корпус верхний Р=21(35,70) МПа.
  12. Клапан спускной.
  13. Клапан нагнетательный.
  14. Втулка направляющая.
  15. Пакер верхний.
  16. Пакер нижний.
  17. Втулка направляющая.
  18. Пакер верхний.
  19. Пакер нижний.
  20. Подвеска клиньевая.
  21. Задвижка ЗМС Р=21 (35).
  22. Задвижка ЗМС Р=21 (35).
  23. Фланец глухой Р=21 (35,70) МПа.
  24. Фланец глухой Р=21 (35) МПа.
  25. Фланец глухой Р=21 МПа.
  26. Фланец резьбовой Р=21 МПа.
  27. Патрубок НКТ-60.
  28. Пробка НКТ-60 с отв. (М20х1,5; К1/2”; Rc1/2”).
  29. Фланец глухой с отв. (М20х1,5; К1/2”; Rc1/2”) Р=21 (35) МПа.
  30. Фланец глухой с отв. (М20х1,5; К1/2”; Rc1/2”) Р=21 (35,70) МПа.
  31. Вентиль ВПЭМ 5х35 (Вентиль ВМ-5х70).

* Комплектность и ЗИП по согласованию с покупателем.



Наименование параметров и размеров Значение параметров
Условное обозначение обвязки
ОККЗ-21-140
(146)×219×299×426		 ОККЗ-21-140
(146)×219×324×426		 ОККЗ-21-140
(146)×245×299×426		 ОККЗ-21-140
(146)×245×324×426		 ОККЗ-21-168
(178)×245×299×426		 ОККЗ-21-168
(178)×245×324×426
Рабочее давление, МПа 21
Условный диаметр обвязываемых колонн, ммDy 426 (377)
d1 140 (146) 168 (178)
d2 219 245
d3 299 324 299 324 299 324
Присоединительные
размеры, мм		D1 470
D2 323,8
M 36
Габаритные
размеры,
мм		ДлинаL 1370
ШиринаВ 710
ВысотаH 1765
Масса, кг, не более 2271 2260 2230 2217 2210 2190



Наименование параметров и размеров Значение параметров
Условное обозначение обвязки
OKK3-35-140
(146)×219×299×426		 ОККЗ-35-140
(146)×219×324×426		 OKK3-35-140
(146)×245×299×426		 OKK3-35-140
(146)×245×324×426		 OKK3-35-168
(178)×245×299×426		 OKK3-35-168
(178)×245×324×426
Рабочее давление, МПа 35/21
Условный диаметр обвязываемых колонн, ммDy 426 (377)
d1 140 (146) 168 (178)
d2 219 245
d3 299 324 299 324 299 324
Присоединительные
размеры, мм		D1 483
D2 323,8
M 48
Габаритные
размеры,
мм		ДлинаL 1370
ШиринаВ 770
ВысотаH 1745
Масса, кг, не более 2510 2500 2495 2485 2490 2480





Наименование параметров и размеров Значение параметров
Условное обозначение обвязки
ОККЗ-70-140
(146)×219×299×426		 ОККЗ-70-140
(146)×219×324×426		 ОККЗ-70-140
(146)×245×299×426		 ОККЗ-70-140
(146)×245×324×426		 ОККЗ-70-168
(178)×245×299×426		 ОККЗ-70-168
(178)×245×324×426
Рабочее давление, МПа 70/35/21
Условный диаметр обвязываемых колонн, ммDy 426 (377)
d1 140 (146) 168 (178)
d2 219 245
d3 299 324 299 324 299 324
Присоедини тельные
размеры, мм		D1 565
D2 357,2
M 45×3
Габаритные
размеры,
мм		ДлинаL 1370
ШиринаВ 790
ВысотаH 1750
Масса, кг, не более 2605 2615 3000 2890 2875 2885
