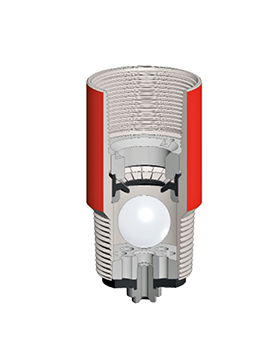

Клапан обратный дроссельный типа ЦКОДМ

Клапан обратный дроссельный типа ЦКОДМ эксплуатируемый в обсадных колоннах, предназначен для обеспечения самозаполнения без перелива спускаемой обсадной колонны буровым раствором, предотвращения движения цементного раствора в колонну после его продавки и для посадки разделительных пробок в процессе закачивания цементного раствора в колонну и продавливания его в заколонное пространство.

Клапан сохраняет работоспособность при воздействии механических нагрузок, возникающих при спуске обсадных колонн со скоростью до 1,5 м/с и нахождении при эксплуатации в среде бурового и тампонажного растворов с плотностью до 2,4 г/см³, температурой до 130°С, химической активностью 10 рН, содержащим песка до 1,5% от объема. Максимальный расход жидкости через клапан 60 л/с.

Стандарты и сертификаты

  • Клапан типа ЦКОДМ предназначен для работы в условиях умеренного и холодного макроклиматических районов (I2-II5) по ГОСТ 16350.
  • Климатическое исполнение: УХЛ, ХЛ.
  • Категория размещения: I по ГОСТ 15150.
  • Температура окружающего воздуха: от -60°С до +40°С.
  • Сертификат соответствия: № RU Д-RU.АМ02.В.00159/19.
  • Срок действия: по 24.03.2024 г.

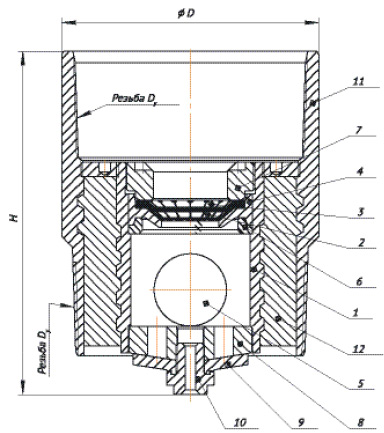

Габаритная схема

  1. Корпус рубашки.
  2. Шайба разрезная.
  3. Шайба разрезная.
  4. Диафрагма.
  5. Шар.
  6. Кольцо опорное.
  7. Гайка нажимная.
  8. Ограничитель.
  9. Мембрана.
  10. Дроссель.
  11. Корпус клапана.
  12. Пробка.



Наименование параметров ЦКОДМ-114 ЦКОДМ-127 ЦКОДМ-140 ЦКОДМ-146
Максимально рабочее давление, МПа 25,0
Диаметр шара, мм 45±0,4
Наружный диаметр клапана, не более, мм 127 141 154 166
Длина клапана, мм 335 340 345
Тип присоедини тельной резьбы

Треуг., ОТТМ, ВС(БТС), ОТТГ
Масса клапана, кг 10 12,1 14 18



Наименование параметров ЦКОДМ-168 ЦКОДМ-178 ЦКОДМ-194 ЦКОДМ-219 ЦКОДМ-245
Максимально рабочее давление, МПа 20 15
Диаметр шара, мм 76±0,5
Наружный диаметр клапана, не более, мм 188 194 216 243 270
Длина клапана, мм 350 355 365 360
Тип присоедини тельной резьбы

Треуг., ОТТМ, ВС(БТС), ОТТГ
Масса клапана, кг 22,3 22,7 30 37,8  45,6



Наименование параметров ЦКОДМ-273 ЦКОДМ-299 ЦКОДМ-324 ЦКОДМ-340 ЦКОДМ-406
Максимально рабочее давление, МПа 7,5
Диаметр шара, мм 76±0,5
Наружный диаметр клапана, не более, мм 298 324 350 365 432
Длина клапана, мм 360
Тип присоедини тельной резьбы

Треуг., ОТТМ, ВС(БТС)

Треуг., ВС(БТС,ОТБТ)
Масса клапана, кг 54 62,2 71 77 104



Наименование параметров ЦКОДМ-426 ЦКОДМ-508
Максимально рабочее давление, МПа 7,5
Диаметр шара, мм 76±0,5
Наружный диаметр клапана, не более, мм 448 528
Длина клапана, мм 360
Тип присоедини тельной резьбы

Треуг., ВС(БТС,ОТБТ)
Масса клапана, кг 108 146
