Задвижки шиберные устьевые
ЗМС-50(65,80,100)x14(21,35,70,105)

Задвижка шиберная с уплотнением металл/металл предназначена для перекрытия каналов устьевой арматуры, фонтанных и нагнетательных скважин.

Исполнение запорных органов из нержавеющих сталей с наплавлением износостойкого сплава (ПР-НХ16, stellit, Inconel), применение тарельчатых пружин для поджатия седел обеспечивает полную герметичность и продолжительный срок эксплуатации задвижек.

В конструкции предусмотрены нагнетательные и спускные клапаны для проведения операций по прокачке Арматолом и слива конденсата, а также указатель положения шибера «открыто-закрыто».

Привод ЗМС: ручной/редуктор, гидравлический, электрический.

Стандарты и сертификаты

Задвижка шиберная устьевая эксплуатируется в условиях умеренного и холодного макроклиматических районов (I2-II5) по ГОСТ 16350.
Климатическое исполнение: УХЛ, ХЛ.
Категория размещения: I по ГОСТ 15150.
Температура окружающего воздуха: от -60°С до +40°С.
Исполнения фланцев: по ГОСТ 28919–91.
Исполнение по агрессивности среды: некоррозионная, коррозионная К1, К2, К3.
Исполнение повышенной коррозионно-износостойкости (ПКИС) для гидроразрыва пласта.
Сертификат соответствия: № РОСС RU.З2707.ОСПБ02.03108.
Срок действия: по 21.08.2028 г.

Наименование параметров		Значение параметров
		Условное обозначение задвижки
		ЗМС- 50×14	ЗМС- 50×21	ЗМС- 50×35	ЗМС- 50×70	ЗМС- 50×105
Рабочее давление, МПа, не более		14	21	35	70	105
Условный проход, мм		50

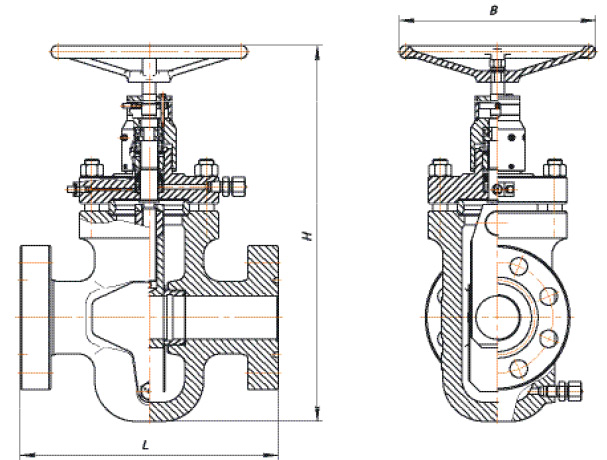

Габаритные размеры, мм	Длина, L	295	371		521	483
	Ширина, В	280	320		500
	Высота, H	572	570	586	575	720
Масса, кг, не более		53,5	72	89	130	308

Наименование параметров		Значение параметров
		Условное обозначение задвижки
		ЗМС- 65×14	ЗМС- 65×21	ЗМС- 65×35	ЗМС- 65×70	ЗМС- 65×105
Рабочее давление, МПа, не более		14	21	35	70	105
Условный проход, мм		65
Габаритные размеры, мм	Длина, L	350		422 (350)	565	533
	Ширина, В	320			500
	Высота, H	590			910	950
Масса, кг, не более		65 (50)	70 (52)	107 (78)	170	347

Наименование параметров		Значение параметров
		Условное обозначение задвижки
		ЗМС- 80×14	ЗМС- 80×21	ЗМС- 80×35	ЗМС- 80×70	ЗМС- 80×105
Рабочее давление, МПа, не более		14	21	35	70	105
Условный проход, мм		80
Габаритные размеры, мм	Длина, L	358	435	473	619	598
	Ширина, В	350			500
	Высота, H	740	708	718	960	980
Масса, кг, не более		128	115	169	190	382

Наименование параметров		Значение параметров
		Условное обозначение задвижки
		ЗМС- 100×14	ЗМС- 100×21	ЗМС- 100×35	ЗМС- 100×70	ЗМС- 100×105	ЗМС- 150×21
Рабочее давление, МПа, не более		14	21	35	70	105	21
Условный проход, мм		100					150
Габаритные размеры, мм	Длина, L	435	511	550	670	736	613
	Ширина, В	350	500		550	645	600
	Высота, H	790	782	815	1005	1085	966
Масса, кг, не более		140	210	274	323	451	267
