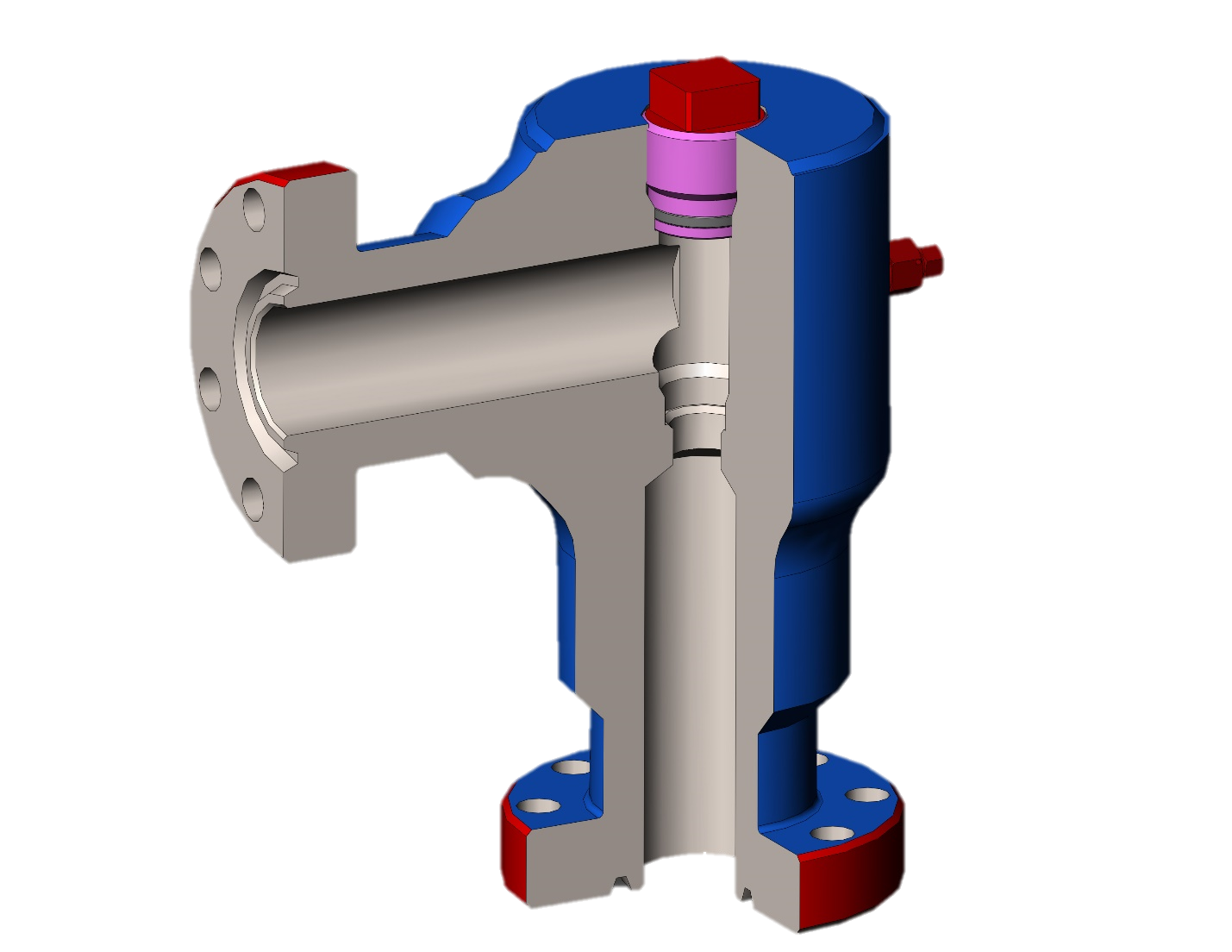

Дроссель нерегулируемый ДН-65х21 (35,70)
Дроссель нерегулируемый (штуцерная колодка) предназначен для ступенчатого регулирования режима работы нефтяных и газовых скважин, а также в других системах, требующих регулирования подачи жидкости.
Регулирование потока рабочей среды производится путем смены штуцерных насадок, имеющих разные проходные сечения. Смена насадок в дросселе может производиться без демонтажа устройства.
Стандарты и сертификаты
Дроссель нерегулируемый (штуцерная камера): эксплуатируется в условиях умеренного и холодного макроклиматических районов (I2-II5) ГОСТ 16350. - Климатическое исполнение: УХЛ, ХЛ.
- Категория размещения: I
ГОСТ 15150. - Температура окружающего воздуха: от -60°С до +40°С.
- Сертификат соответствия промышленной безопасности: № РОСС RU.З2707.ОСПБ02.03108.
- Срок действия: по 21.08.2028 г.

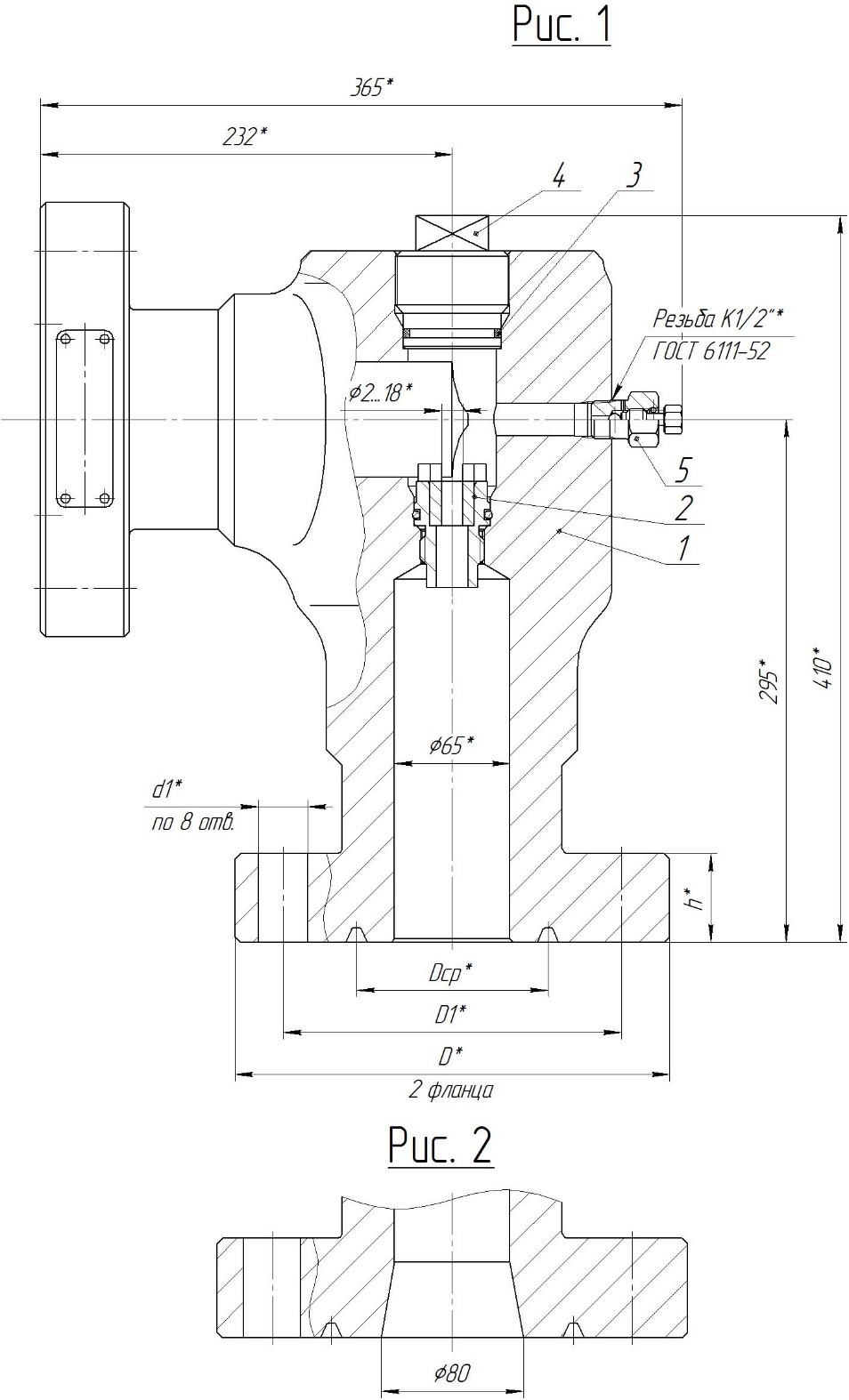

Габаритная схема
- Корпус.
- Штуцер.
Кольцо резиновое. - Пробка.
- Клапан спускной.
| Наименование параметров | Значение параметров | |||||||||||||
| Условное обозначение дросселя | ||||||||||||||
|
ДН- 65×21 ф ХЛ |
ДН- 65×21 ф К1 ХЛ |
ДН- 65×21 ф К2 ХЛ |
ДН- 65×35 ф ХЛ |
ДН- 65×35 ф К1 ХЛ |
ДН- 65×35 ф К2 ХЛ |
ДН- 65×21 ХЛ |
ДН- 65×21 К1 ХЛ |
ДН- 65×21 К2 ХЛ |
||||||
| Рабочее давление, МПа | 21 | 35 | 21 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Условный проход, мм | 65 | |||||||||||||
| Стойкость к воздействию скважинной среды по |
- | К1 | К2 | - | К1 | К2 | - | К1 | К2 | |||||
| Наружный диаметр фланца, D, мм | 195 | 245 | ||||||||||||
|
Диаметр длительной окружности центров отверстий под шильки, D1, мм |
160 | 190,5 | ||||||||||||
|
Средний диаметр канавки под прокладку, Dср, мм |
90 | 107,9 | ||||||||||||
|
Диаметр отверстий под шпильку, d, мм |
22 | 28 | ||||||||||||
|
Высота фланца, h, мм |
40 | 50 | ||||||||||||
|
Условный диаметр проходного сечения, мм |
2...18 | |||||||||||||
|
Рабочий диапазон температур, С° |
Минус 60...плюс 40 | |||||||||||||
|
Температура скважинной среды, С°, не более |
+120 | |||||||||||||
| Масса, кг | 107 | 110 | ||||||||||||
| Наименование параметров | Значение параметров | |||||||||||||
| Условное обозначение дросселя | ||||||||||||||
|
ДН- 65×35 ХЛ |
ДН- 65×35 К1 ХЛ |
ДН- 65×35 К2 ХЛ |
ДН- 80х21 ХЛ |
ДН- 80×21 К1 ХЛ |
ДН- 80×21 К2 ХЛ |
ДН- 80×35 ХЛ |
ДН- 80×35 К1 ХЛ |
ДН- 80×35 К2 ХЛ |
||||||
| Рабочее давление, МПа | 35 | 21 | 35 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Условный проход, мм | 65 | 80 | ||||||||||||
| Стойкость к воздействию скважинной среды по |
- | К1 | К2 | - | К1 | К2 | - | К1 | К2 | |||||
| Наружный диаметр фланца, D, мм | 245 | 242 | 265 | |||||||||||
|
Диаметр длительной окружности центров отверстий под шильки, D1, мм |
190,5 | 203 | ||||||||||||
|
Средний диаметр канавки под прокладку, Dср, мм |
107,9 | 123,8 | 136,5 | |||||||||||
|
Диаметр отверстий под шпильку, d, мм |
28 | 25 | 32 | |||||||||||
|
Высота фланца, h, мм |
50 | 46 | 56 | |||||||||||
|
Условный диаметр проходного сечения, мм |
2...18 | |||||||||||||
|
Рабочий диапазон температур, С° |
Минус 60...плюс 40 | |||||||||||||
|
Температура скважинной среды, С°, не более |
+120 | |||||||||||||
| Масса, кг | 110 | 113,5 | 124,5 | |||||||||||
