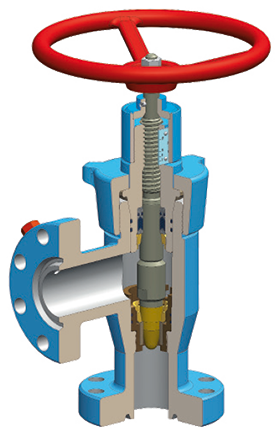

Дроссели регулируемые угловые ДР-50(65,80,100)x14(21,35,70)

Дроссель угловой регулируемый предназначен для бесступенчатого (плавного) регулирования расхода жидкости за счет изменения положения управляющей иглы. Применяется при необходимости регулирования расхода жидкости в фонтанных и нагнетательных арматурах, выкидных линиях, магистральных трубопроводов, насосных агрегатов.

Дроссель применяется для работы в среде нефти, газа, газокоденсата, пластовой воды и их смеси. Исполнение регулирующих органов из твердого сплава 95Х18МФ (ХВГ или 9ХС) обеспечивает продолжительный срок эксплуатации дросселей.

Стандарты и сертификаты

  • Дроссель угловой регулируемый эксплуатируется в условиях умеренного и холодного макроклиматических районов (I2-II5) ГОСТ 16350.
  • Климатическое исполнение: УХЛ, ХЛ.
  • Категория размещения: I ГОСТ 15150.
  • Температура окружающего воздуха: от -60°С до +40°С.
  • Сертификат соответствия: № РОСС RU.З2707.ОСПБ02.03108.
  • Срок действия: по 21.08.2028 г.

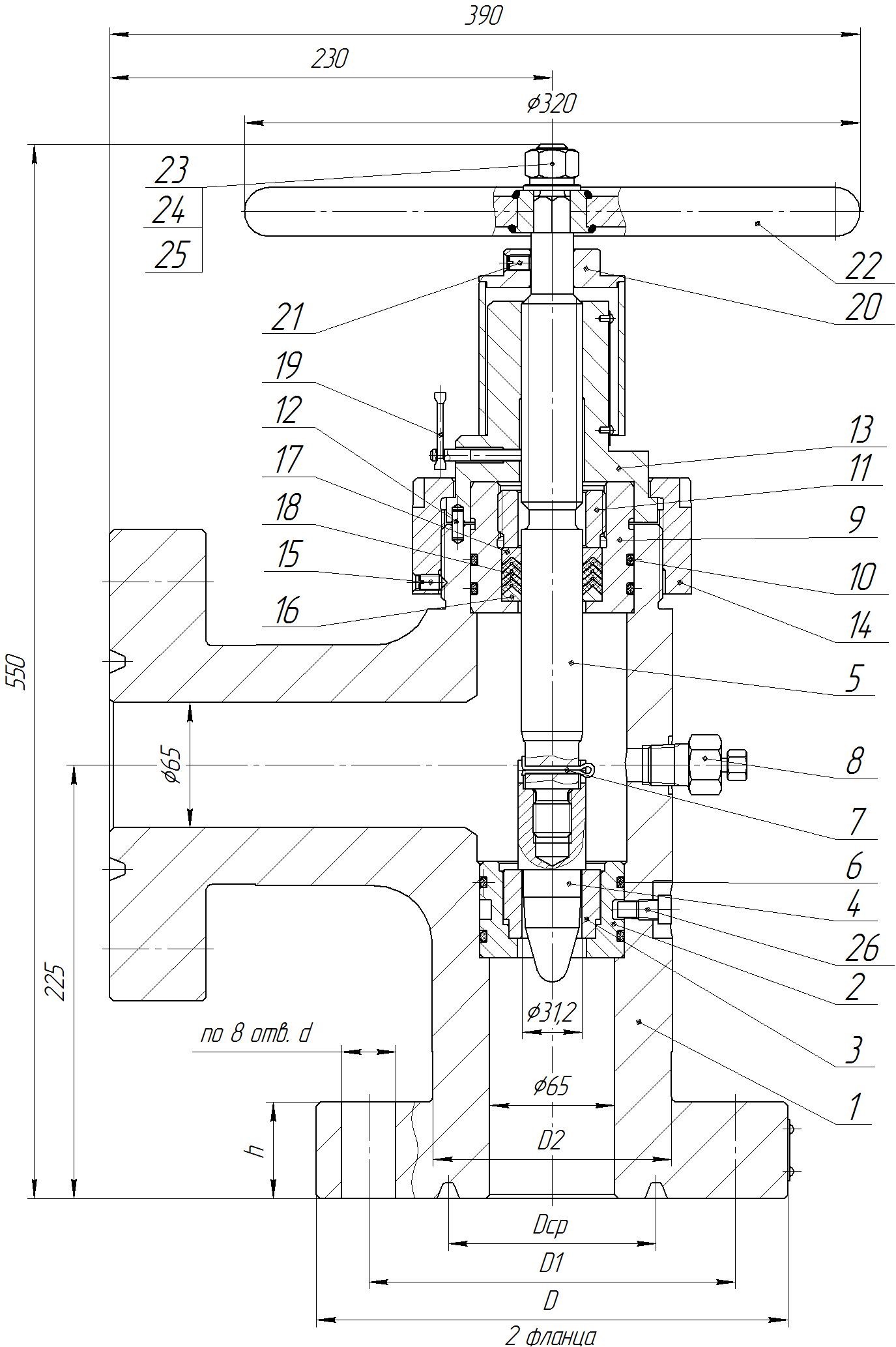

Габаритная схема ДР-50 (65,80)/30х14 (21,35)

  1. Корпус.
  2. Седло.
  3. Насадка.
  4. Наконечник (Игла).
  5. Шпиндель.
  6. Кольцо резиновое.
  7. Шплинт.
  8. Клапан спускной.
  9. Втулка.
  10. Кольцо резиновое.
  11. Гайка нажимная.
  12. Штифт.
  13. Крышка.
  14. Гайка.
  15. Винт.
  16. Кольцо опорное.
  17. Кольцо нажимное.
  18. Манжета.
  19. Винт стопорный.
  20. Указатель.
  21. Винт.
  22. Маховик.
  23. Гайка.
  24. Шайба.
  25. Шайба.
  26. Винт стопорный.

* Комплектность и ЗИП по согласованию с покупателем.

Наименование параметров Значение параметров
Условное обозначение дросселя

ДР-

65/

30×21 ХЛ

ДР-

65/

30×21 К1 ХЛ

ДР-

65/

30×21 К2 ХЛ

ДР-

65/

30x35 ХЛ

ДР-

65/

30×35 К1 ХЛ

ДР-

65/

30×35 К2 ХЛ

ДР-

80/

30×21 ХЛ

ДР-

80/

30×21 К1 ХЛ

ДР-

80/

30×21 К2 ХЛ
 Обозначение фланца 65×21-П27    65×35-П27       80×21-П31
Стойкость к воздействию скважинной среды по ГОСТ 13846 - К1 К2 - К1 К2 - К1 К2
Рабочее давление, МПа, не более 21 35 21
Условный проход, мм 65 80
Наружный диаметр фланца, D, мм 245 242

Диаметр длительной окружности центров отверстий под шильки, D1, мм

 190,5

Большой диаметр шейки, D2, мм

 124 127

Средний диаметр канавки под прокладку, Dср, мм

 107,9 123,8

Диаметр отверстий под шпильку, d, мм

 28 25

Высота фланца, h, мм

 50 46

Масса, кг

 106 104



Наименование параметров Значение параметров
Условное обозначение дросселя

ДР-

80/

30×35 ХЛ

ДР-

80/

30×35 К1 ХЛ

ДР-

80/

30×35 К2 ХЛ

ДР-

50/

30x21 ХЛ

ДР-

50/

30×21 К1 ХЛ

ДР-

50/

30×35 К2 ХЛ

ДР-

50/

30×35 ХЛ

ДР-

50/

30×35 К1 ХЛ

ДР-

50/

30×35 К2 ХЛ
 Обозначение фланца 80х35-П35 50х21-П24    50х35-П24
Стойкость к воздействию скважинной среды по ГОСТ 13846 - К1 К2 - К1 К2 - К1 К2
Рабочее давление, МПа, не более 35 21

35
Условный проход, мм 80 50
Наружный диаметр фланца, D, мм 265 215

Диаметр длительной окружности центров отверстий под шильки, D1, мм

 203 165

Большой диаметр шейки, D2, мм

 134 125

Средний диаметр канавки под прокладку, Dср, мм

 136,5 95,2

Диаметр отверстий под шпильку, d, мм

 32 25

Высота фланца, h, мм

 56 46

Масса, кг

 114 114



Наименование параметров Значение параметров
Условное обозначение дросселя

ДР-

80/

30×14 ХЛ

ДР-

80/

30×14  К1 ХЛ

ДР-

80/

30×14 К2 ХЛ

ДР-

100/

70x21 ХЛ

ДР-

100/

70x21 К1 ХЛ

ДР-

100/

70×21 К2 ХЛ

ДР-

100/

70×35 ХЛ

ДР-

100/

70×35 К1 ХЛ

ДР-

100/

70×35 К1 ХЛ
 Обозначение фланца 80х14-П31 100х21-П37    100х35-П39
Стойкость к воздействию скважинной среды по ГОСТ 13846 - К1 К2 - К1 К2 - К1 К2
Рабочее давление, МПа, не более 14 21

35
Условный проход, мм 80 103
Наружный диаметр фланца, D, мм 210 292 310

Диаметр длительной окружности центров отверстий под шильки, D1, мм

 168 235 241

Большой диаметр шейки, D2, мм

 118 159 162

Средний диаметр канавки под прокладку, Dср, мм

 123,8 149,2 161,9

Диаметр отверстий под шпильку, d, мм

 23 32 36

Высота фланца, h, мм

 40 53 62

Масса, кг

 94 163 175
